Kolik místa k instalaci potřebuje tepelné čerpadlo?

Tepelná čerpadla se vzduchovým zdrojem vyžadují pečlivé plánování prostoru, a to jak venku, tak uvnitř. Obvykle budete potřebovat asi 1 metr volného prostoru kolem venkovní jednotky pro proudění vzduchu a údržbu, plus asi 1 metr čtvereční uvnitř domu pro komponenty, jako je zásobník teplé vody. Správné rozmístění zajišťuje efektivní provoz, tichý chod a snadnou údržbu. Tento průvodce přesně vysvětluje, kolik místa potřebujete a jak efektivně naplánovat instalaci.

Jak fungují tepelná čerpadla se vzduchovým zdrojem

Technologie tepelných čerpadel se vzduchovým zdrojem získává tepelnou energii z venkovního vzduchu, a to i při teplotách pod bodem mrazu. Systém nasává zepředu a z boků venkovní jednotky, zpracovává jej v okruhu s chladivem pro získání tepla a následně uvnitř vypouští ochlazený vzduch.

Systém se skládá ze tří klíčových prvků:

• Venkovní jednotka tepelného čerpadla umístěná venku
• Vnitřní zásobník teplé užitkové vody, který obvykle vyžaduje asi 1 m² podlahové plochy
• V některých případech vyrovnávací nádrž, která uchovává další teplou vodu, aby se omezily krátké cykly

Moderní tepelná čerpadla se stále častěji integrují do nových staveb, i když dodatečná instalace zůstává velmi vhodnou volbou pro stávající domy s dostatečným venkovním prostorem.

Minimální požadavky na venkovní prostor

Venkovní jednotka tepelného čerpadla se vzduchovým zdrojem vyžaduje pečlivé umístění s dodržením specificky stanovených odstupů. Odstup musí mít alespoň 1 metr volného prostoru kolem jednotky, aby byla zajištěna správná cirkulace vzduchu. To je obzvláště důležité v přední části, kde jednotka vypouští ochlazený vzduch.

Základní požadavky na prostorové uspořádání:

• Minimální odstup 1 metr před jednotkou
• Minimálně 1 metr na každou stranu pro účinný průtok vzduchu
• Dostatečný volný prostor pro přívod vzduchu
• Vyhněte se umístění v blízkosti rohů budov nebo v uzavřených prostorech

Instalaci v blízkosti rohů je třeba se vyhnout, protože vyfukovaný vzduch se může odrážet od stěn a recirkulovat, což snižuje teplotu přiváděného vzduchu a zhoršuje účinnost systému.

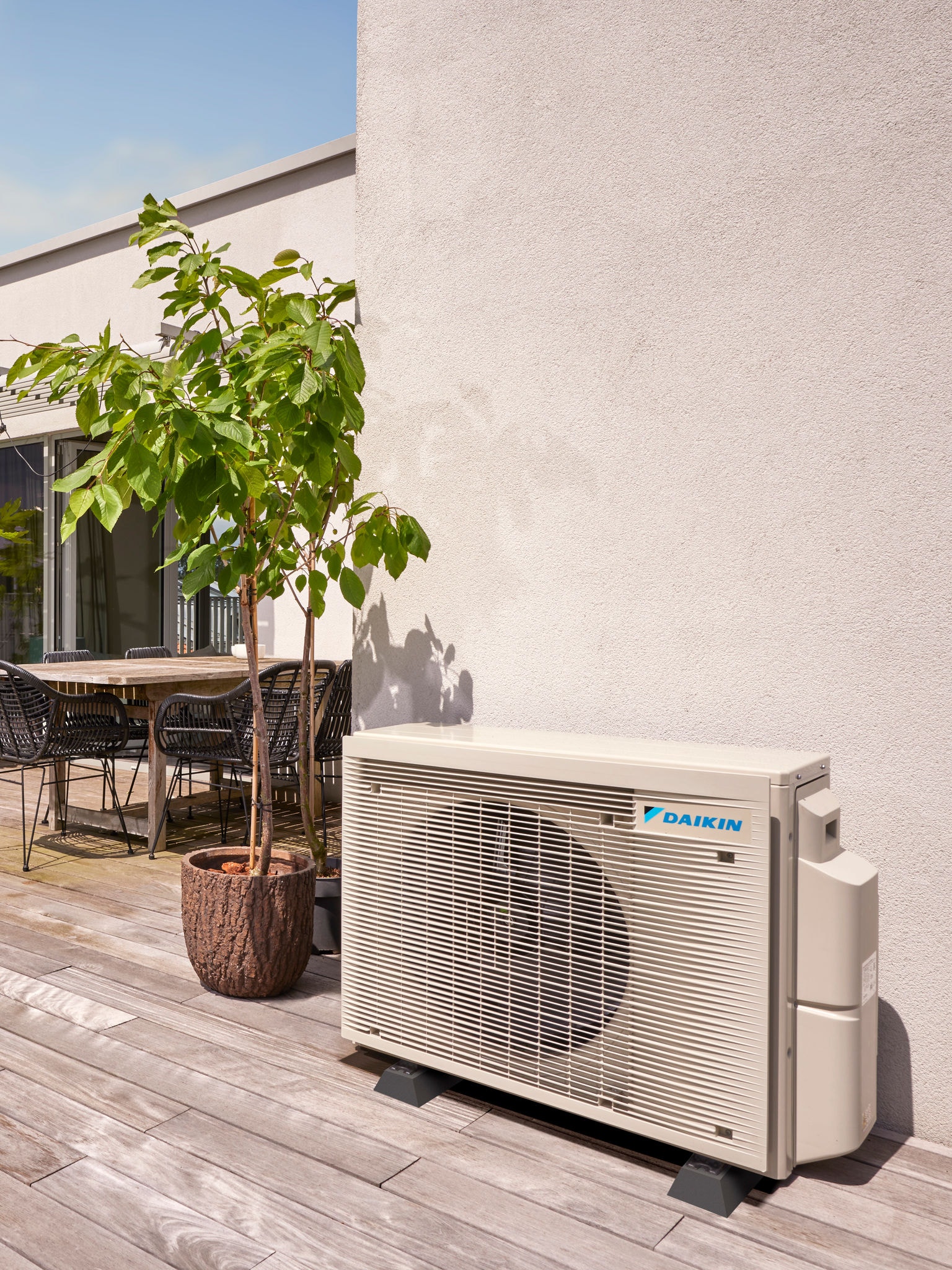

Podklad musí být rovný, pevný a odolný proti vibracím, typicky betonová deska nebo vyztužený nástěnný držák. Většina zahrad, příjezdových cest nebo bočních cest je vhodná. Umístění ve stínu může nabídnout drobné výhody, není však nezbytné.

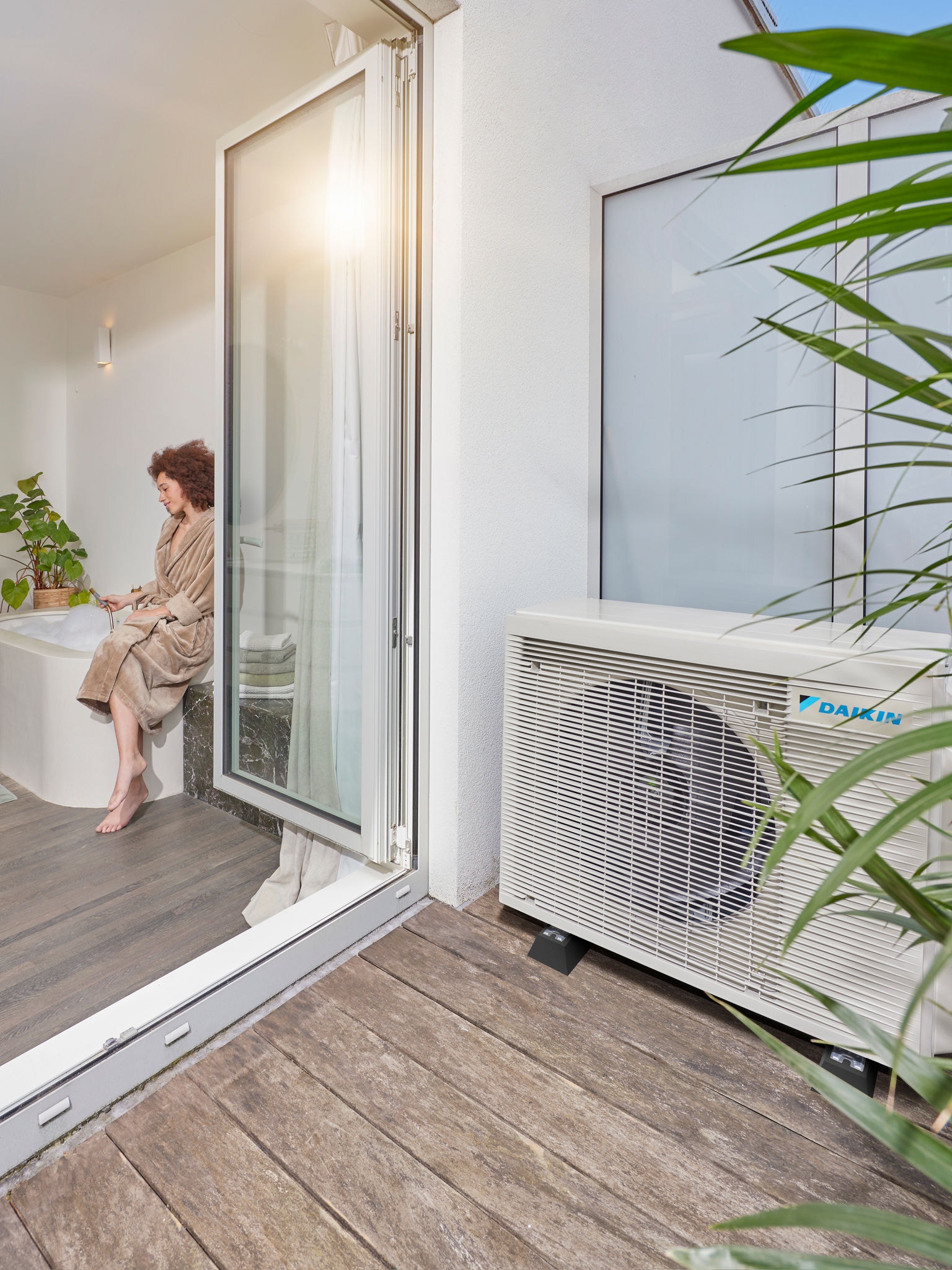

Moderní jednotky Daikin jsou navrženy pro tichý provoz, ale umístění daleko od oken ložnic a sousedních hranic pomáhá minimalizovat vnímaný hluk.

Úvahy ohledně vnitřního prostoru

Zásobník teplé užitkové vody je hlavním vnitřním prvkem a obvykle:

• Je vysoký přibližně 2 metry
• Zabírá plochu přibližně 80 cm × 80 cm

Což odpovídá rozměrům standardní vyhřívané skříně k dosušení prádla.

Typické objemy:

• 180 až 250 litrů pro průměrné domácnosti
• Větší objemy pro nemovitosti s vyšší spotřebou teplé vody
• Pro domy s omezeným prostorem jsou k dispozici kompaktní modely

Pro domácnosti, které přecházejí z kombinovaných kotlů, představuje tento krok zásadní změnu, protože je zapotřebí další úložný prostor. Pokud přecházíte z kombinovaného kotle, je důležité naplánovat, kam bude tento další zásobník nainstalován. Zásobník teplé užitkové vody by měl být ideálně umístěn v přízemí nebo v prvním patře, co nejblíže venkovní jednotce, aby se maximalizovala účinnost. Nemovitosti se stávajícími zásobníky teplé vody obvykle vyžadují jednoduchou výměnu za modely kompatibilní s tepelným čerpadlem.

Zásobníky lze sice instalovat v garážích nebo podkrovích, ale tato umístění mohou snížit účinnost systému, protože kvůli chladnějším okolním podmínkám je zapotřebí více energie.

Přehled prostorových požadavků

Monoblokové vs. splitové systémy: v čem spočívá rozdíl?

Porozumění rozdílu mezi monoblokovými a splitovými systémy tepelného čerpadla vám pomůže vybrat konfiguraci, která nejlépe vyhovuje vašemu dostupnému prostoru a uspořádání instalace.

Monoblokové systémy:

Monoblokové systémy obsahují všechny hydraulické součásti v rámci venkovní jednotky, čímž eliminují potřebu samostatného vnitřního hydroboxu a zjednodušují vnitřní požadavky.

Klíčové výhody:

• Samostatná venkovní jednotka
• Minimální požadavky na vnitřní prostor
• Jednodušší proces instalace
• Přímé připojení k topnému systému pomocí izolovaného potrubí

Splitové systémy:

Splitové systémy rozdělují součásti mezi venkovní a vnitřní jednotky. Vnitřní hydrobox má obvykle rozměry přibližně 0,7 m (výška) × 0,3 m (hloubka) × 0,4 m (šířka) – což zhruba odpovídá konvenčnímu plynovému kotli.

Tato konfigurace:

• Vyžaduje více vnitřního prostoru
• Může nabídnout větší flexibilitu při instalaci, v závislosti na dispozicích nemovitosti

U nemovitostí s omezeným vnitřním prostorem jsou často praktičtějším řešením monoblokové systémy, protože vyžadují místo pouze pro zásobník teplé užitkové vody, nikoli pro několik vnitřních součástí.

Plánování velikosti a výkonu tepelného čerpadla

Určení výkonu tepelného čerpadla vyžaduje přesný výpočet založený na řadě faktorů specifických pro danou nemovitost. Správná velikost systému závisí na podrobném posouzení:

• Rozměry domu
• Kvalita izolace
• Úroveň tepelných ztrát
• Očekávaná spotřeba teplé vody

Typické specifikace systému:

• Venkovní jednotky: Výška 1–1,5 metru, šířka 0,5–1 metr
• Rozsah výkonu: Výkon 5 kW až 16 kW
• Větší nemovitosti vyžadují jednotky s výkonem v horní části rozpětí

Nemovitosti s lepší izolací a moderními stavebními standardy mohou často využívat menší systémy. To snižuje jak prostorovou náročnost zařízení, tak náklady na instalaci. Každý další kilowatt výkonu obvykle znamená mírně větší rozměry zařízení a vyšší prostorové nároky.

Profesionální instalatéři provádějí podrobné výpočty tepelných ztrát pro každou místnost zvlášť, přičemž zohledňují velikost oken, konstrukci stěn, izolaci střechy a předpokládané vzorce užívání. Toto technické posouzení zajišťuje, že vybraný systém vyvažuje topný výkon s dostupným instalačním prostorem, čímž se zabrání použití systémů s nedostatečným výkonem, které mají potíže s vytápěním domu, nebo systémů s nadměrným výkonem, které pracují neefektivně a plýtvají energií.

Prostor pro přístup a údržbu

Zajištění dostatečného prostoru pro přístup kolem tepelného čerpadla je nezbytné pro dlouhodobý výkon a nákladově efektivní údržbu. Technici potřebují volný pracovní prostor pro údržbu venkovních i vnitřních komponentů.

Požadavky na přístup pro údržbu:

• Minimálně 300 mm volného prostoru na několika stranách venkovní jednotky
• Nezakrytý přístup k vnitřním součástí, včetně zásobníku teplé užitkové vody a ovládacích prvků
• Volný prostor k vedení chladicího média a vodovodního potrubí

Tento prostor umožňuje technikům bez překážek přistupovat k panelům, kontrolovat hladinu chladiva, čistit výměníky a odstraňovat nečistoty. Vnitřní součásti rovněž vyžadují volný přístup pro nezbytné údržbářské práce, jako je proplachování, vypouštění a elektrické práce.

Správný přístup umožňuje majitelům domů nebo technikům sledovat výkon systému, kontrolovat těsnost a ověřovat normální provoz během rutinních prohlídek. Dobře naplánovaný přístup od samého počátku pomáhá snížit náklady na údržbu, zabránit výpadkům a zajistit, aby systém po celou dobu své životnosti fungoval efektivně.

Řízení hluku a proudění vzduchu

Moderní tepelná čerpadla se vzduchovým zdrojem jsou navržena tak, aby pracovala tiše, avšak umístění stále hraje klíčovou roli jak při tlumení hluku, tak při účinnosti systému. Nejnovější jednotky společnosti Daikin mají pokročilou technologii tlumení hluku, ale promyšlené umístění zůstává důležité.

Pokyny pro optimální umístění:

• Vyhněte se umístění přímo pod okny ložnic
• Dodržujte odstup od společných stěn sousedních budov
• Zajistěte volný, ničím neomezený průtok vzduchu ze všech stran
• Umístěte jednotku mimo uzavřené rohy nebo stísněné prostory

Jednotka vyžaduje volný proud vzduchu, aby se maximalizovala účinnost zachycování tepla a životnost systému. Omezená cirkulace vzduchu nutí jednotku pracovat intenzivněji, což může snížit její sezónní topný faktor (SCOP) a zvýšit provozní náklady.

Tepelné čerpadlo nasává vzduch zepředu a ze stran venkovní jednotky a poté jej vyfukuje dovnitř, což znamená, že volný prostor vepředu venkovní jednotky je pro optimální provoz obzvláště důležitý. Instalace mimo dosah velkých keřů, plotů nebo jiných překážek, které by mohly omezovat proudění vzduchu, zajišťuje konzistentní výkon za různých povětrnostních podmínek.

Prostorově úsporná řešení a tipy k instalaci

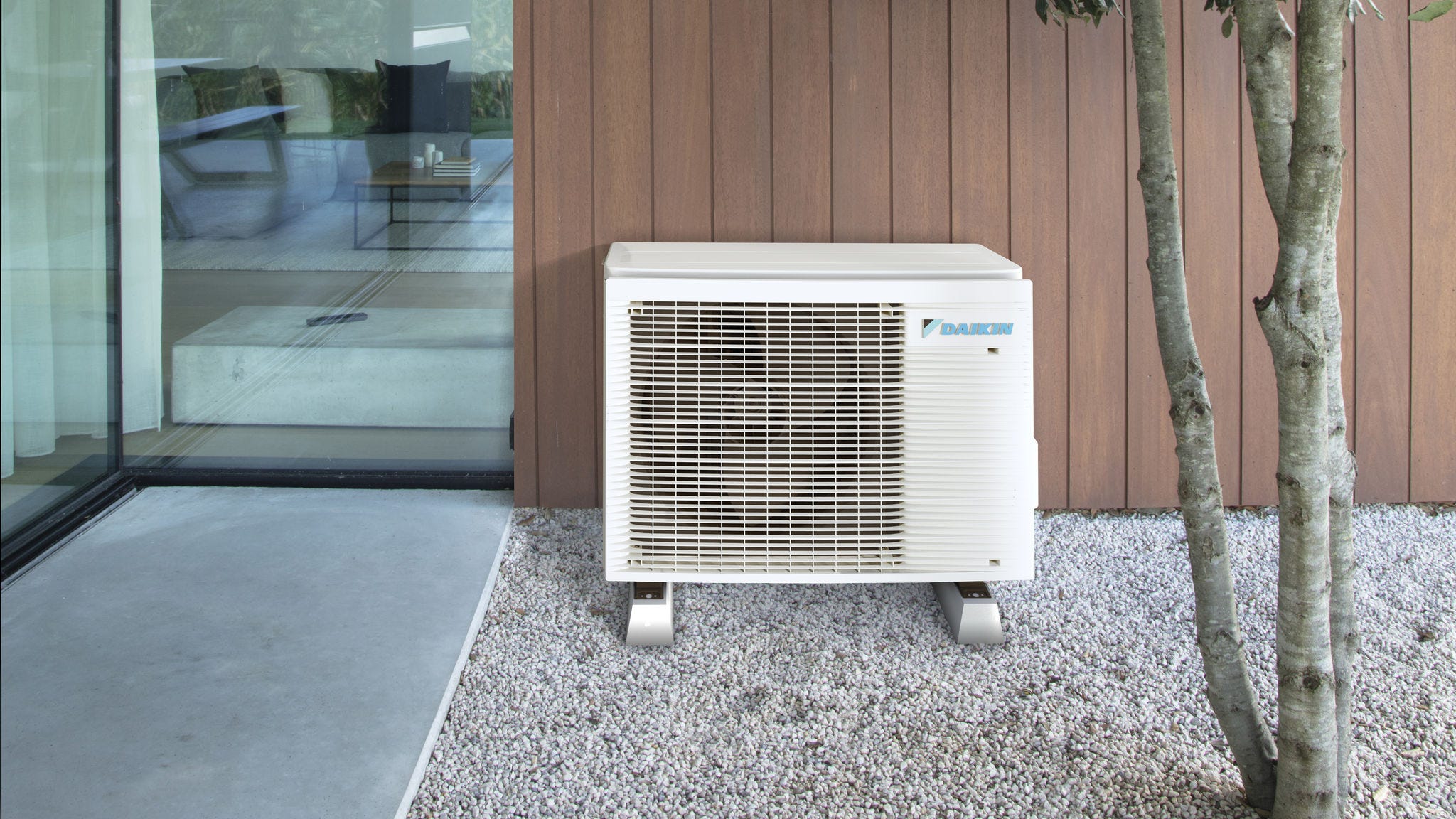

I v nemovitostech s omezeným venkovním prostorem lze při správném projektovém přístupu nainstalovat tepelná čerpadla se vzduchovým zdrojem. U menších řadových domů nebo nemovitostí s omezenou zahradou mohou instalatéři doporučit kompaktní nebo flexibilní řešení, jako jsou úzké zásobníky teplé užitkové vody, které zachovávají funkčnost a zároveň zabírají méně vnitřního prostoru.

Prostorově úsporné možnosti:

• Nástěnné jednotky v případě omezeného prostoru na podlaze
• Kompaktní modely tepelných čerpadel s menšími rozměry
• Úzké zásobníky teplé užitkové vody
• Strategické využití technických místností nebo stávajících skříní

Stávající prostor ve skříních lze maximalizovat pečlivým umístěním zásobníku teplé užitkové vody a ovládacího zařízení, často s využitím standardních rozměrů vyhřívaných skříní k dosušení prádla přibližně 80 cm x 80 cm. Technické místnosti poskytují ideální umístění pro vnitřní součásti, nabízejí přístupné, ale diskrétní umístění mimo hlavní obytné prostory.

Boční výklenky, úzké uličky a kompaktní zahrady se často osvědčují jako vhodné pro umístění venkovní jednotky. Pokud je dodržen minimální odstup 1 metr, lze často využít i omezené prostory.

Soulad s předpisy a místními nařízeními

Instalace tepelných čerpadel musí být v souladu s územními předpisy a pravidly pro povolenou výstavbu, která se liší podle typu nemovitosti a země. V mnoha případech jsou tepelná čerpadla se vzduchovým zdrojem považována za povolenou výstavbu, což znamená, že pro většinu instalací v obytných budovách nevyžadují formální stavební povolení, i když musí být splněny konkrétní podmínky týkající se hladiny hluku a vzdálenosti od hranic pozemku.

Regulační aspekty:

• Minimální vzdálenosti od obvodových zdí a oken
• Maximální hladiny hluku na hranicích pozemku
• Další omezení pro památkově chráněné budovy nebo chráněné oblasti
• Oznámení stavebnímu úřadu v případě rozsáhlých instalatérských a elektroinstalačních prací

Profesionální instalatéři tyto požadavky posoudí během úvodního průzkumu místa a zajistí, aby navrhované instalace splňovaly všechny platné předpisy.

Pokud dojde ke konzultaci s profesionálními instalatéry již v rané fázi plánování, lze potenciální problémy s dodržováním předpisů identifikovat a vyřešit ještě předtím, než se rozhodnete pro konkrétní zařízení nebo jeho umístění. Pochopení těchto regulačních požadavků od samého počátku zabraňuje nákladným úpravám, zpožděním nebo donucovacím opatřením po dokončení instalace.

Energetická účinnost a vliv uspořádání

Způsob umístění tepelného čerpadla přímo ovlivňuje jeho energetickou účinnost a provozní náklady. Systémy instalované s dostatečným prostorem a prouděním vzduchu pracují s optimálními hodnotami sezónního topného faktoru (SCOP), zatímco stísněné nebo špatně umístěné systémy mohou mít nižší výkon.

Souvislost mezi volným prostorem a výkonem vyplývá z dynamiky proudění vzduchu. Omezený přístup vzduchu nutí kompresor pracovat intenzivněji, což zvyšuje spotřebu elektřiny a snižuje tepelný výkon na spotřebovaný kilowatt. Když se studený vzduch odráží od okolních stěn a recirkuluje, klesá průměrná teplota přiváděného vzduchu, což zvyšuje energetickou náročnost odvodu tepla.

Klíčové faktory účinnosti:

• Dostatečný volný prostor pro proudění vzduchu
• Strategické umístění minimalizující tepelnou ztrátu
• Profesionální návrh systému maximalizující životnost systému
• Snížené nároky na údržbu díky přístupným uspořádáním

Umístění vnitřních součástí také ovlivňuje účinnost. Dobře navržené instalace přinášejí nižší náklady na vytápění, prodlužují životnost systému a udržují konzistentní výkon.

Závěr: plánování prostoru určuje výkon

Úspěšná instalace tepelného čerpadla se vzduchovým zdrojem závisí na pečlivém prostorovém plánování, které vyvažuje potřeby zařízení s dlouhodobou přístupností a účinností. Majitelé domů by měli počítat s volným prostorem alespoň 1 metr kolem venkovní jednotky a s vnitřním prostorem pro zásobník teplé užitkové vody. Zajištění budoucnosti vaší instalace zaručuje nižší dlouhodobé náklady, snazší údržbu a lepší celkový výkon systému.

Klíčové poznatky

• Venkovní jednotky vyžadují alespoň 1 metr volného prostoru pro proudění vzduchu a účinnost
• Vnitřní zásobníky teplé vody obvykle vyžadují podlahovou plochu ~80 cm x 80 cm a výšku ~2 m
• Monoblokové systémy snižují požadavky na vnitřní prostor
• Profesionální průzkumy místa zajistí správné určení výkonu a soulad s předpisy
• Dobře naplánované rozvržení zlepšuje účinnost, životnost a provozní náklady
