Celkový instalovaný chladicí výkon je 570 kW a topný výkon 670 kW. V půdních prostorech je umístěno 20 kusů vodou chlazených jednotek a v interiérech budovy pak 123 kusů vnitřních jednotek. VRV systémy jsou díky tenkému potrubí a minimálním požadavkům na stavební zásahy velmi vhodným řešením chlazení nebo vytápění v historických budovách.

Vstupní schodiště paláce Savarin
Palác Savarin (Sylva-Taroucca)
Palác Savarin, nacházející se mezi ulicemi Na Příkopě a Jindřišská, představuje jednu z architektonicky nejcennějších staveb historického jádra Prahy. Jeho výstavba započala v první polovině 18. století podle návrhu významného barokního architekta Františka Maxmiliána Kaňky. Dominantou paláce je monumentální slavnostní schodiště a rozsáhlý dvůr, který je obklopen elegantními křídly s klasicistními úpravami z pozdějších období.
Od roku 2021 probíhá rozsáhlá rekonstrukce objektu pod taktovkou studia Jakub Cigler Architekti a developerské skupiny Crestyl. Palác se tak po desetiletích zanedbání znovu otevírá veřejnosti – s obnovenými sochami, zrestaurovanými prvky a novým kulturním využitím. Součástí širšího projektu je také propojení vnitrobloků, vytvoření veřejného prostoru a nového vstupu do metra. Palác Savarin se díky citlivé obnově vrací zpět na mapu kulturní Prahy. Společnost Daikin se podílela na technickém řešení vzduchotechniky, které bylo navrženo s maximálním respektem k historické hodnotě budovy a její nové funkci.
„Koncem roku 2017 nás oslovila projekční kancelář Obermeyer Helika s nabídkou spolupráce na návrhu systému vytápění a chlazení budovy paláce Savarin v Praze Na příkopě. Požadavkem bylo nezávislé vytápění a chlazení prostor, rozdělené po systémech podle budoucích nájemců,“ přibližuje okolnosti projektu Olga Bučková, Daikin Colnsulting Sales.
Původní představa o vzduchem chlazených VRV systémech umístěných na půdě se ukázala jako nereálná vzhledem k velkému množství vzduchu potřebnému pro odvod tepelné zátěže. Byly tedy zvoleny vodou chlazené VRV systémy, jež lze napojit na vodní smyčku, která zajišťuje předávání tepla, případně dochlazování nebo dohřívání.
Navržené VRV systémy jsou 3trubkové se zpětným získáváním tepla. Umožňují v rámci jednoho systému zároveň vytápět i chladit. Odpadní teplo z chlazení je možné využít v jiných místnostech k vytápění. Systém pracuje s vysokou energetickou účinností. Napojením na vodní smyčku dochází k další rekuperaci – tentokrát mezi jednotlivými VRV systémy. Pro letní režim, kdy je potřeba převážně chladit, je odvod tepelné zátěže zajištěn suchým chladičem na střeše přízemní části budovy. V zimním režimu bude okruh dotápět původní plynová kotelna.
Další vodou chlazené VRV jednotky v provedení tepelného čerpadla (2trubkové) slouží jako zdroj tepla a chladu pro vzduchotechnické jednotky. Ovládání celého soustavy řeší nadřazený řídicí systém přes rozhraní protokolu Modbus.
Vnitřní jednotky jsou převážně neopláštěné parapetní, umístěné pod okny. Zakrytování čeká na budoucí nájemce, aby si mohli sladit opláštění se svým interiérem. V některých případech jsou jednotky ukryté v podlaze a jejich umístění prozrazuje pouze mřížka.
VRV IV W+
Systém variabilní teploty chladiva je naší největší inovací od zavedení kompresoru řízeného invertorem. Tato jedinečná technologie nepřetržitě reguluje rychlost kompresoru řízeného invertorem a teplotu chladiva tak, aby poskytovala potřebný výkon přesně podle zatížení v budově. Celoroční účinnost se díky tomu zvýší o 28 %. Tento systém má nejširší rozsah výparné teploty na trhu (3 až 16 °C).
Malé rozměry a hmotnost pro maximální úsporu prostoru: jednotka 42HP může být instalována na ploše 0,5 m².
Dvoustupňové zpětné získávání tepla: první stupeň mezi vnitřními jednotkami, druhý stupeň mezi venkovními jednotkami díky zachování energie ve vodním okruhu.

Vodou chlazené VRV IV umístěné na půdě paláce

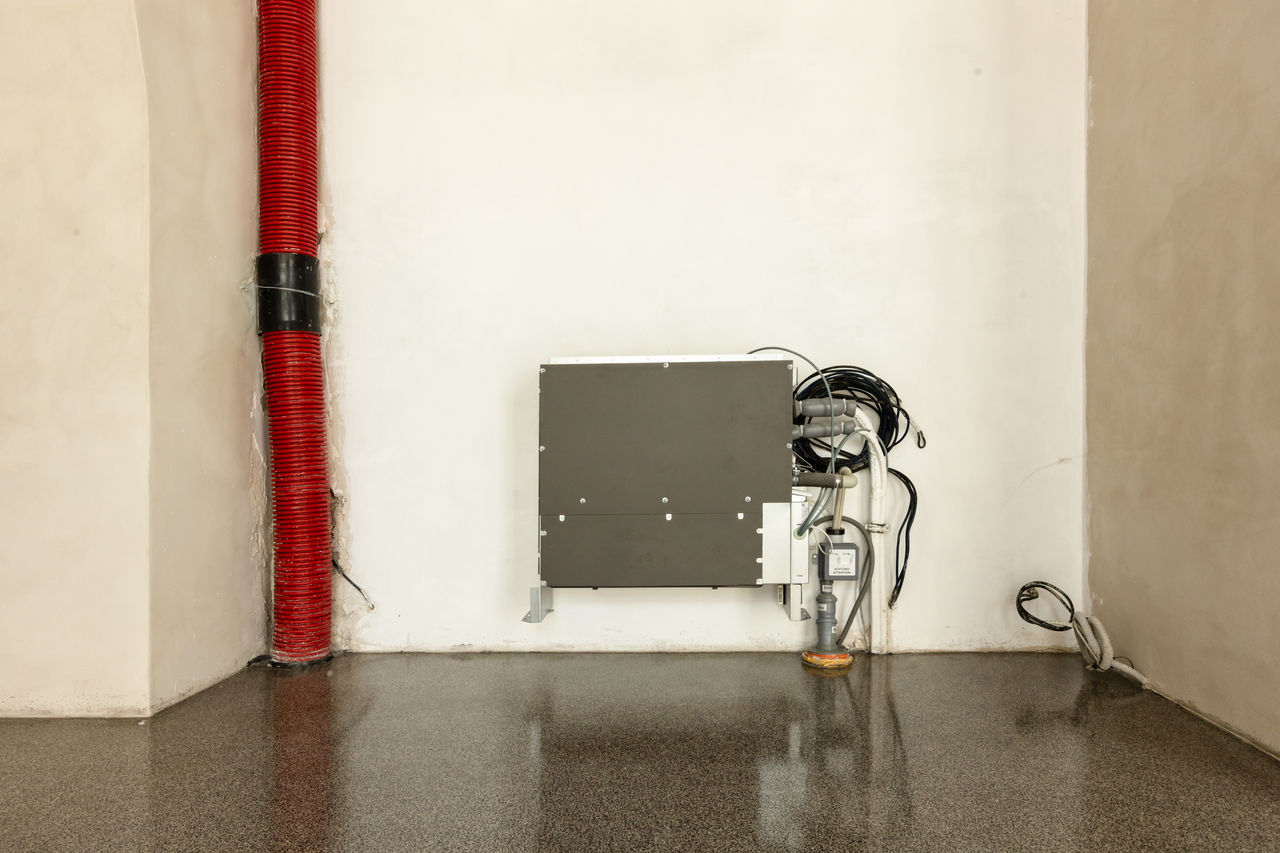

Vnitřní parapetní jednotka

Vnitřní kanálová jednotka umístěná v podlaze

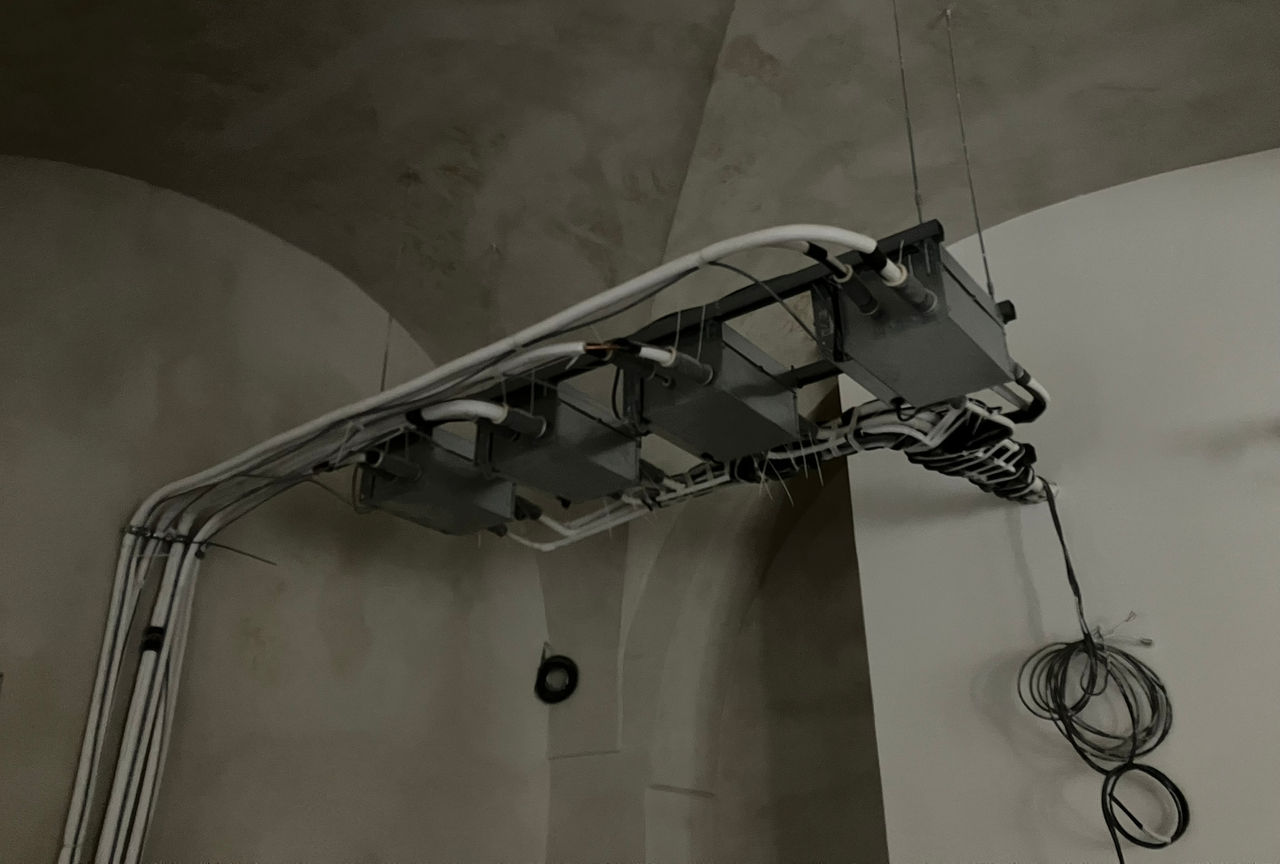

Vnitřní rozvody a BS boxy

Průhled na nádvoří paláce

Fresky v palác Savarin

Druhé nádvoří palace
