Jak modernizovat váš systém chlazení a vytápění nákladově efektivním způsobem?

Olomouc, Česká republika

Salmův palác na Horním náměstí je největší světskou palácovou stavbou v Olomouci a kulturní památkou. Svou klasicistní podobu nabyl ve 2. polovině 17. století, kdy začal sloužit jako městské sídlo rodu Salmů. Dnes zde najdeme moderní společensko-podnikatelské centrum s komerčními prostory k pronájmu. Poslední velká rekonstrukce proběhla v roce 2010. Její součástí byla mj. instalace systému pro chlazení 4 pater budovy, které zajišťovalo 6 VRV III jednotek Daikin s celkovým chladicím výkonem 241 kW.

Proč zvolit technologii výměny od Daikin?

V Salmově paláci po 15 letech provozu odhalila servisní prohlídka, že některé kompresory jednotek jsou na konci své životnosti a vyžadují opravu nebo výměnu. „Po pečlivém vyhodnocení odborníky z Daikinu se investor rozhodnul pro výměnu jednotek.  Celý systém chlazení byl výměnou 6 venkovních jednotek modernizován na systém teplených čerpadel VRV IV, čímž se zvýšila účinnost a komfort díky nejnovějším technologiím,“ komentuje Jakub Těšický, Commercial Sales Daikin. Díky tomu, že se vyměnily pouze venkovní jednotky byla modernizace velmi nákladově efektivní a rychlá, protože vnitřní jednotky, potrubí atd. mohly v historické budově zůstat zachovány.

„I z našeho pohledu je výměna VRV jednotek v Salmově paláci ideálním způsobem modernizace stávajících chladicích (a v jiných projektech i topných) systémů. Nemá smysl měnit plně funkční systém, když postačí hladká výměna venkovních jednotek bez stavebních zásahů,“ dodává Jan Lakomý, jednatel společnosti I-THERM, která systém v Salmově paláci instalovala a v olomouckém regionu úspěšně působí již 30 let.

Výhody pro investora

  • Diagnostika a posouzení nejen instalační firmou, ale i servisním oddělením Daikin.
  • Žádné stavební úpravy a s tím spojené vysoké náklady, stavební povolení a jednání s památkáři.
  • Nižší účty za energie díky instalaci nového účinného systému VRV IV, který může sloužit nejen ke chlazení, ale i jako zdroj vytápění.
  • Použití regenerovaného chladiva v nových jednotkách VRV snižuje dopad na životní prostředí.
  • Technický redesign zařízení, který umožnil snížení hmotnosti a zvýšení maximálního počtu připojitelných vnitřních jednotek (z 29 na 64).

Parametry instalovaných jednotek VRV IV

Instalovány byly 3 typy jednotek (RXYQ18/12/8U), 6 kusů s celkovým chladicím výkonem 241 kW. Jednotky mohou sloužit i k vytápění budovy, to je však v Salmově paláci zajištěno vlastní plynovou kotelnou

SEER 7,6–⁠⁠⁠⁠⁠⁠6 
SCOP 4,3–⁠⁠⁠⁠⁠⁠4,1 
Rozměry v x š x h (mm)  1685 x 1240 x 765 
Hmotnost (kg) max. 308 
Typ chladiva R-410A 
Provozní rozsah chlazení (°C) od -5 do +43 
Provozní rozsah vytápění (°C) od -20 do +15 
Hladina akustického tlaku (dBA) 57–62  
Hladina akustického výkonu (dBA)85,3–79,6 

Jednotky VRV dodávané v současnosti jsou navíc k dispozici s certifikovaným umístěním odčerpaného chladiva, získaného prostřednictvím programu L∞p by Daikin. Opakovaným použitím regenerovaného chladiva Daikin ročně ušetří více než 150 000 kg nového plynu.

Průběh výměny VRV jednotek Daikin

  1. Rozkrytování a odpojení jednotek od elektroinstalace.
  2. Následné odsátí chladiva do speciálních nádob a ekologická likvidace. (Daikin se průběžně snaží o rozšíření možností recyklace chladiv a jejich vrácení zpět do oběhu - např. svým programem pro komerční zákazníky L∞p by Daikin). 
  3. Odříznutí chladivového potrubí (bez šroubových spojů).
  4. Demontáž jednotek ze základové konstrukce.
  5. Zajištění jednotek popruhy a spuštění jeřábem.
  6. Vyzdvižení nových jednotek na střechu jeřábem.
  7. Usazení nových jednotek na základovou konstrukci. Výhodou je, že Daikin stále vyrábí jednotky stejných rozměrů, takže je možné měnit kus za kus i po 15 letech bez stavebních úprav.
  8. Napojení chladivového potrubí pájením.
  9. Tlaková zkouška.
  10. Vakuování systému.
  11. Naplnění systému novým chladivem.
  12. Zapojení elektroinstalace.
  13. Uvedení jednotek do provozu.

Rychlost byla důležitá

Samotná výměna jednotek v Salmově paláci proběhla o víkendu (trvala asi 4 hodiny), aby nenarušila provoz budovy. O vše se přitom postarala instalační firma I-THERM, a to včetně uzavření ulice a zajištění jeřábu. Zbývající práce už mohly probíhat ve všední dny za plného provozu, protože se omezují pouze na střešní plošinu. Celkově práce zabraly asi dva týdny. 

Vzhledem k tomu, že jde jen o chlazení a výměna zařízení proběhla před sezónou, nebylo třeba využít zápůjčky náhradního zdroje chlazení. Mohou ale nastat případy, zejména ve výrobních závodech, kdy jsou služby Daikin Rental (pronájem chillerů) k nezaplacení. 

Starý VRV 3 system

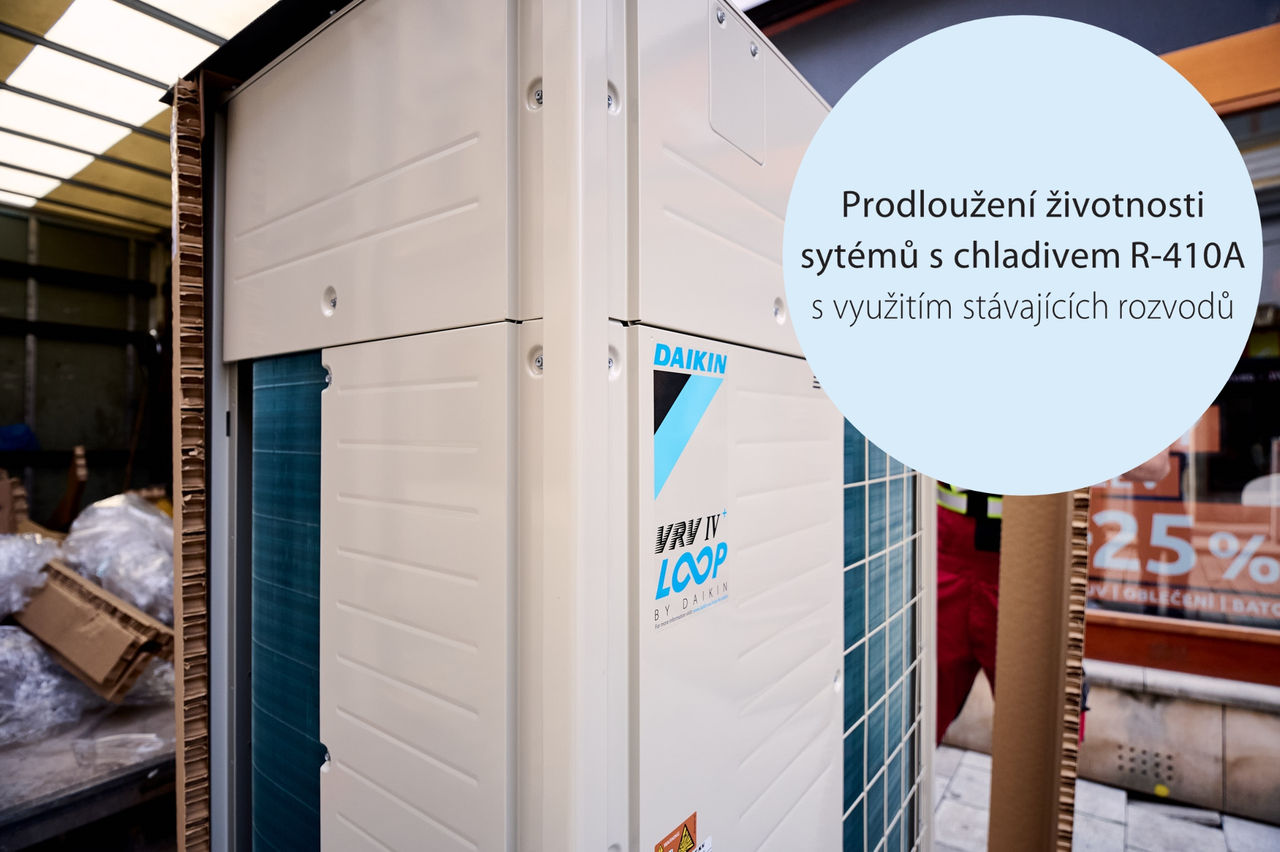

Nové VRV IV

Vnitřní prostory
