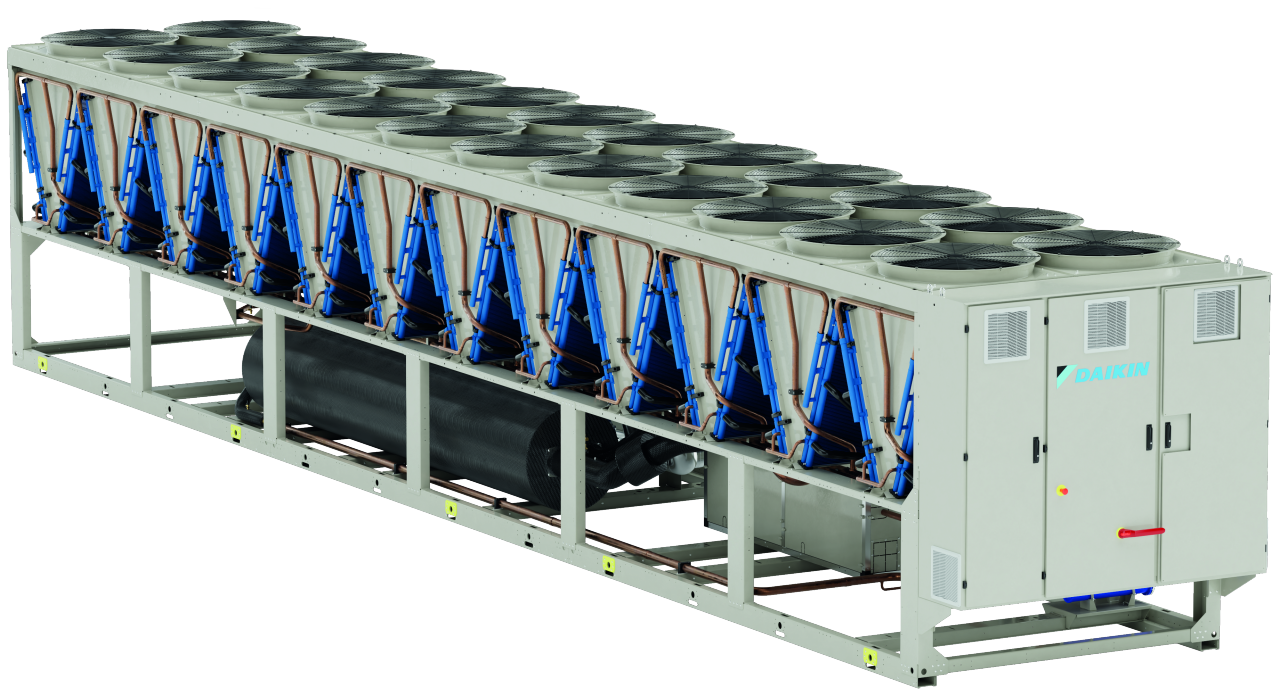

Chladicí jednotky TZ D s integrovanou konfigurací chlazení venkovním vzduchem
2 verze produktu
- Standardní chladicí jednotka
- Chladicí jednotka s chlazením venkovním vzduchem
K dispozici jsou 3 chladiva
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
4 úrovně účinnosti
- Modrá (B-)
- Stříbrná (S-)
- Zlatá (X-)
- Platinová (P-)
Výkonová řada
Provozní rozsah
Přehled produktů
Výhody produktu

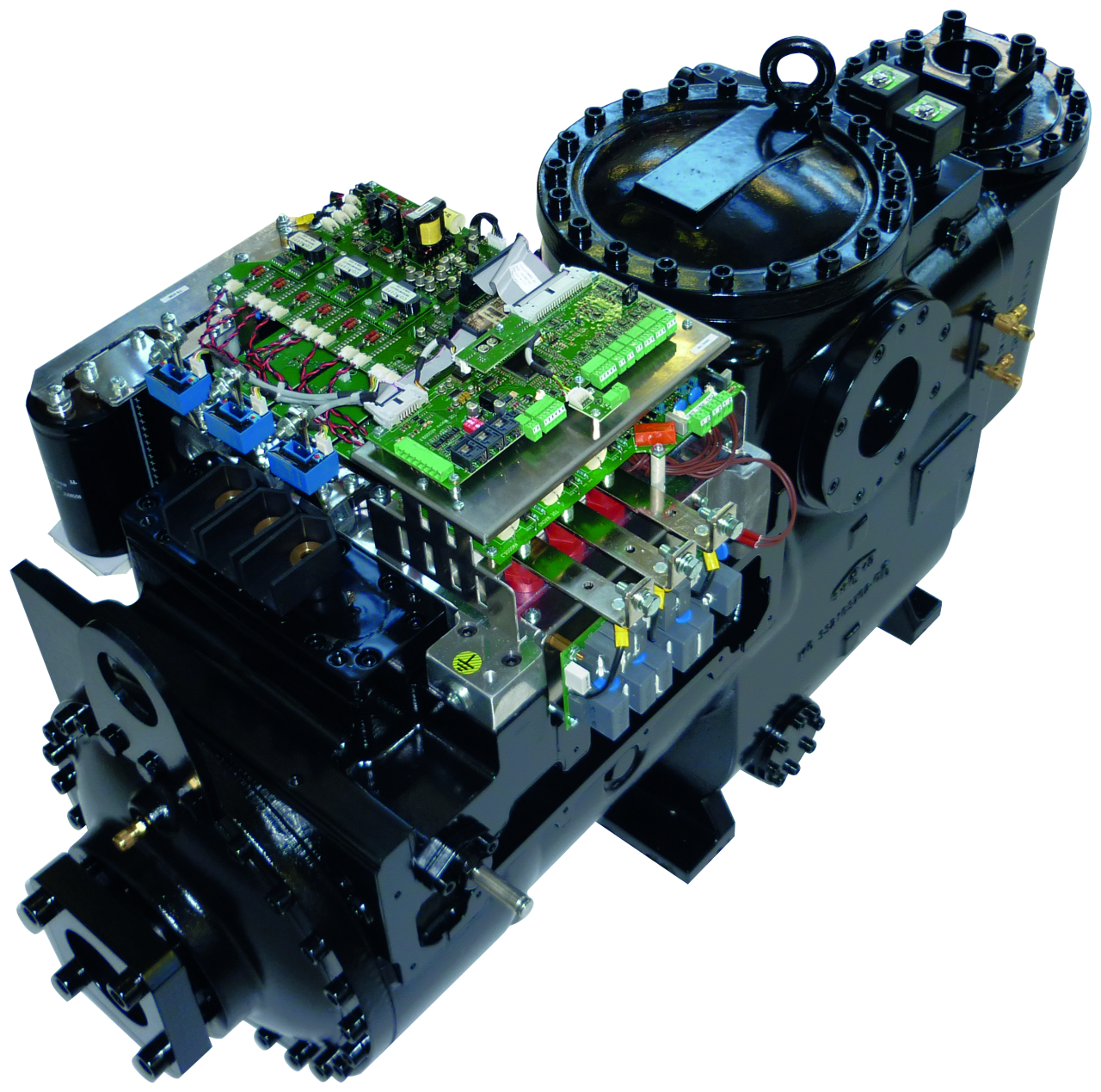

1. Jednošroubový kompresor Daikin
Jednošroubová konstrukce kompresoru Daikin. Tento typ technologie je navržen tak, aby byl mimořádně spolehlivý i v náročných podmínkách. Protože je hlavní rotor vyvážen v radiálním i axiálním směru, dosahuje ložisko kompresoru mimořádně vysoké spolehlivosti.
2. Výjimečná spolehlivost zajištěná vlastním invertorem Daikin
Dva oddělené a nezávislé chladicí okruhy zajišťující maximální bezpečnost a snadnou údržbu.

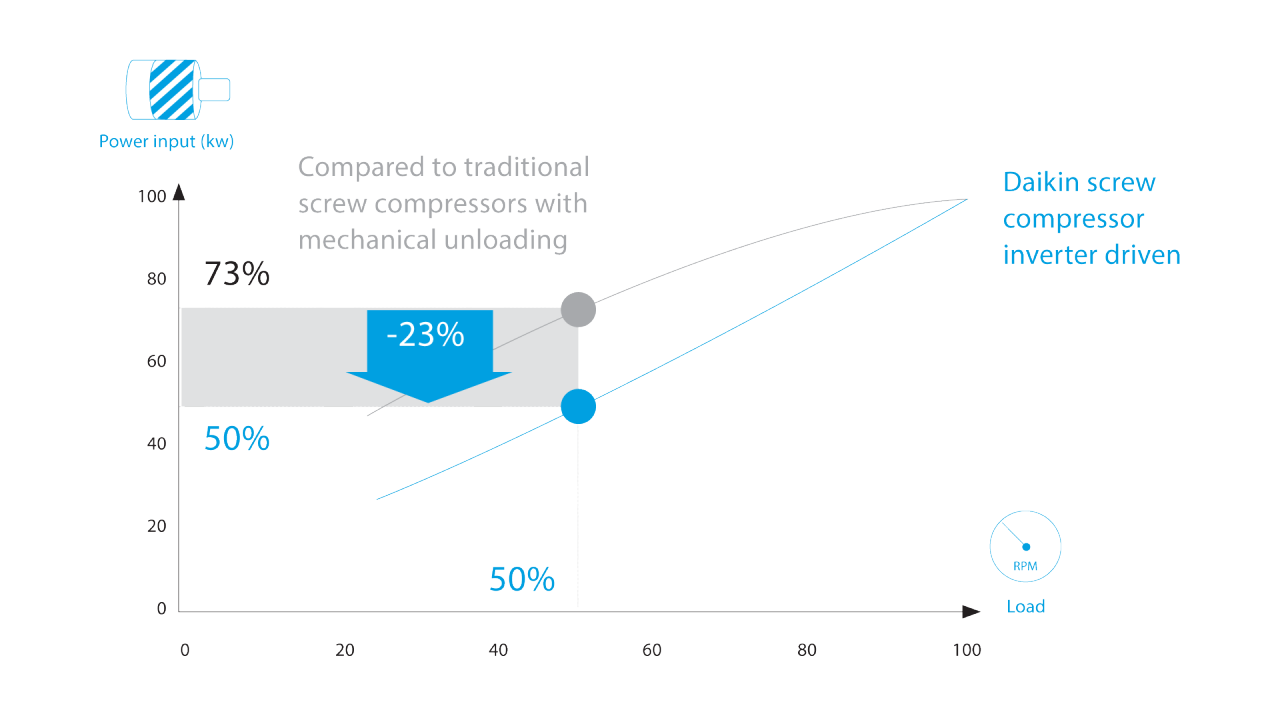

3. Špičková účinnost díky vlastnímu VFD a proměnnému objemovému poměru Daikin
VFD Daikin umožňuje optimální provoz jednotky, snižuje a kontroluje provozní náklady za všech pracovních podmínek. Vlastní jednošroubový kompresor je integrován s proměnným objemovým poměrem (VVR), který moduluje kompresní poměr, což zvyšuje účinnost kompresoru při měnících se okolních podmínkách.
KLIMATIZACE: NUTNOST, KTERÁ OVLIVŇUJE PROVOZNÍ NÁKLADY
DAIKIN: MOUDRÁ VOLBA PRO SNÍŽENÍ PROVOZNÍCH NÁKLADŮ
4. Integrovaný aktivní filtr harmonických od společnosti Daikin
Aktivní filtry harmonických (AHF) snižují harmonické zkreslení v elektrických systémech a kompenzují harmonické proudy v reálném čase, čímž zlepšují kvalitu výkonu systému. Aktivní filtr harmonických od společnosti Daikin je plně integrován do chladicí jednotky.
Plně integrovaný znamená:
- nevyžaduje žádný další prostor
- nejsou zapotřebí žádné další instalační práce
- kompletní sestava je testována ve výrobním závodě
- nevyžaduje dodatečnou údržbu

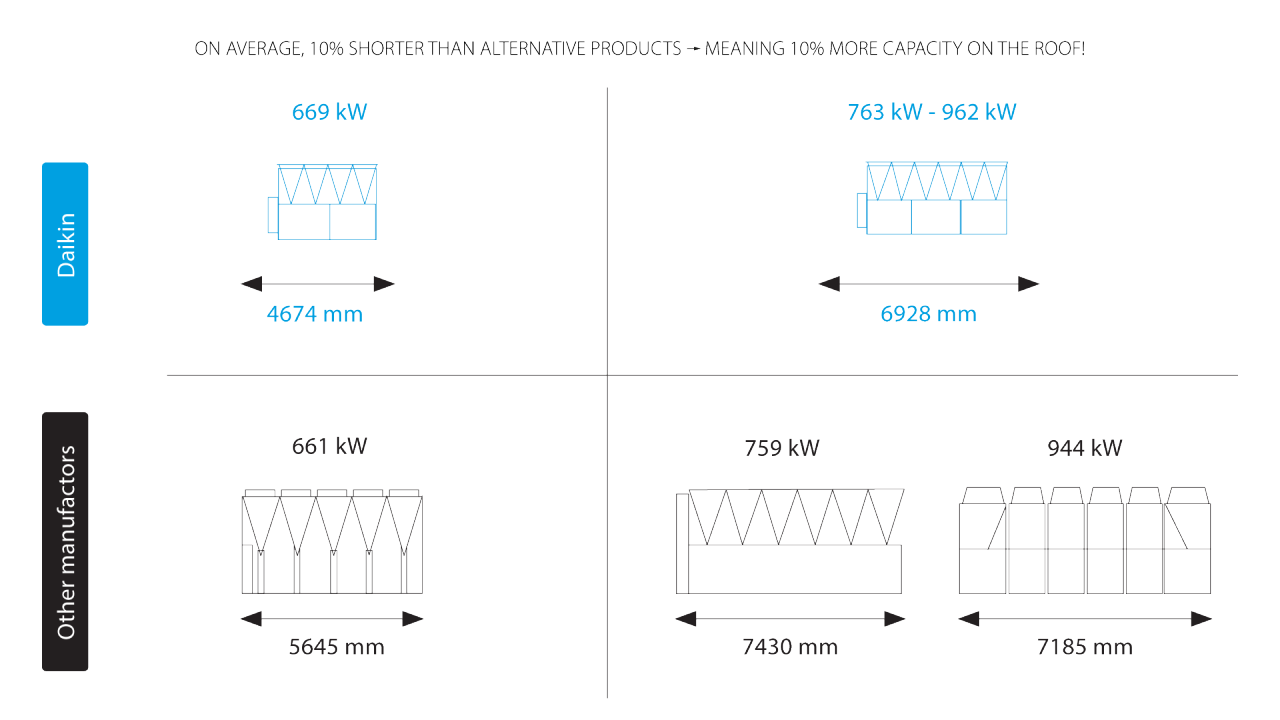

5. Jednotky Daikin TZ D jsou mimořádně kompaktní
Navzdory režimu chlazení venkovním vzduchem jsou jednotky Daikin TZ D mimořádně kompaktní. Je to dáno speciální přepracovanou konstrukcí kondenzátorové části, která nejen snižuje potřebný prostor, ale také zvyšuje celkovou účinnost systému.
6. Konfigurace chlazení venkovním vzduchem nevyžaduje žádný další prostor
V porovnání se standardními chladicími jednotkami bez možnosti chlazení venkovním vzduchem nezabírají žádný další prostor.
Integrace doplňků
7. Široký provozní rozsah
Jednotky TZ D mohou pracovat v širokém rozsahu podmínek, takže jsou vhodné pro různé aplikace. Mohou poskytovat chlazenou vodu pro aplikace, jako jsou zimní stadiony s teplotami až -15 °C, a zároveň jsou vhodné pro datová centra, která vyžadují vyšší výstupní teploty výparníku až 30 °C. Tato všestrannost poskytuje výjimečnou flexibilitu a umožňuje jednotkám TZ D efektivně pracovat v širokém spektru prostředí a klimatických podmínek.
Provozní rozsah
Zpětné získávání tepla pro optimalizaci využití energie
8. Možnost integrace úplného nebo částečného zpětného získávání tepla.
Umožňuje zpětné získávání části nebo veškerého tepla vzniklého během procesu chlazení. Tím se zvyšuje energetická účinnost a snižují provozní náklady. Při použití úplného zpětného získávání tepla je jednotka vybavena dalším kondenzátorem na okruh pro výrobu teplé vody. Při částečném zpětném získávání tepla je jednotka vybavena jedním chladičem přehřáté páry na okruh pro výrobu teplé vody. Tento systém zpětného získávání tepla umožňuje výrobu teplé vody, kterou lze použít pro potřeby konkrétních aplikací.
Je-li zapnuto zpětné získávání tepla, není třeba brát v úvahu účinnost jednotky EER (poměr energetické účinnosti), která se vztahuje pouze na chladicí účinek jednotky. Se zpětným získáváním tepla jednotka poskytuje také energii na vytápění, kterou by jinak měl ještě zajistit jiný zdroj. Celkový poměr účinnosti (TER) je definován jako:
TER = chladicí výkon + topný výkon
───────────────────────────────
Příkon
Užitečná integrace pro různé aplikace
9 . K dispozici možnost monitorování výkonu
Informace o výkonu jednotky jsou k dispozici přímo z její řídicí jednotky, která poskytuje údaje v reálném čase i historický výkon jednotky. To umožňuje sledovat účinnost jednotky a provádět potřebné úpravy pro udržení optimálního výkonu. Díky sledování údajů o výkonu je možné včas identifikovat anomálie nebo odchylky, což umožňuje odhalit a zvládnout potenciální problémy dříve, než povedou k poruše.
10. Tyto jednotky lze integrovat do komplexního systému zahrnujícího několik jednotek Daikin
Efektivní řízení a správa této skupiny jednotek jsou nezbytné pro optimalizaci provozních hodin a zajištění správné funkce. Toho lze dosáhnout pomocí volitelného doplňku Intelligent Chiller Manager (iCM), který optimalizuje systémy až 8 jednotek, a cloudového nástroje pro vzdálené monitorování Daikin on Site. Daikin iCM lze připojit k Daikin on Site, cloudové monitorovací platformě, která spolupracuje se systémy správy budov (BMS).

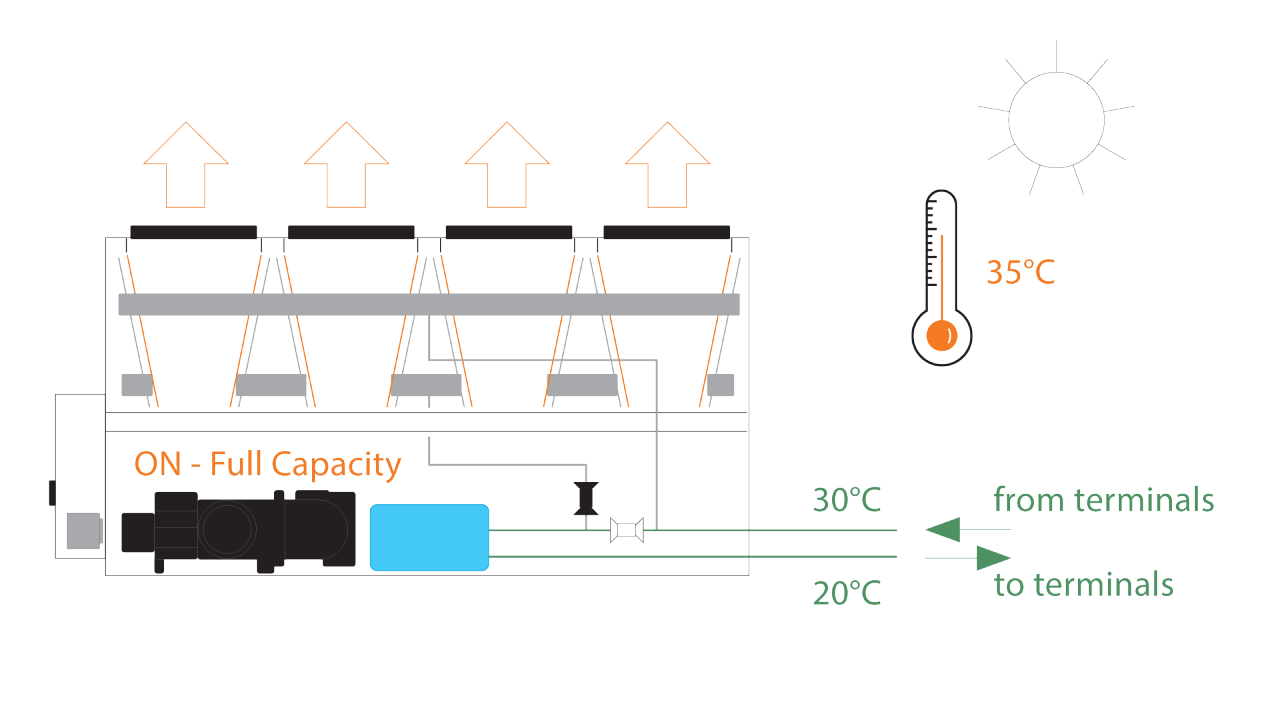

Konfigurace s chlazením venkovním vzduchem
Otevřená smyčka (s glykolem)
Systém chlazení venkovním vzduchem je navržen tak, aby chladil kapalinu využitím chladné energie z okolí. Když má venkovní prostředí vyšší teplotu než kapalina, poskytuje jednotka chladicí výkon pouze pomocí kompresorů (režim mechanického chlazení). Když teplota okolního prostředí klesne pod teplotu kapaliny vstupující do jednotky, lze k ochlazení kapaliny před jejím vstupem do výparníku použít venkovní vzduch, přičemž se přechází z částečného na úplné chlazení venkovním vzduchem, a to v závislosti na kolísání okolní teploty.
Uzavřená smyčka (bez glykolu)
Pájený deskový výměník tepla jednotky vytváří uzavřenou smyčku s výměníkem pro chlazení venkovním vzduchem a speciálním čerpadlem. V tomto systému je glykol uzavřen v uzavřené smyčce. Varianta bez glykolu pracuje se systémem „uzavřené smyčky“ a poskytuje vyhovující a účinné řešení pro aplikace, kde je upřednostňováno vyhnout se použití glykolu. Mezi její výhody patří, že může vést k významným úsporám nákladů, protože vyhnutí se glykolu v systému zákazníka usnadňuje údržbu jeho systému a zlepšuje celkovou účinnost. V průmyslových procesech snižuje riziko kontaminace a zajišťuje, že nebude ohrožena kvalita výrobků.
3 hlavní výhody bezglykolových konfigurací
