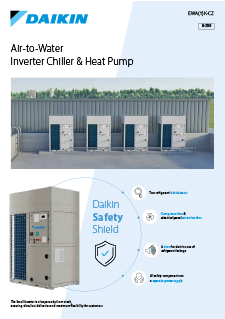

EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
Seznamte se s novým standardem kompaktního a vysoce výkonného řízení klimatu.

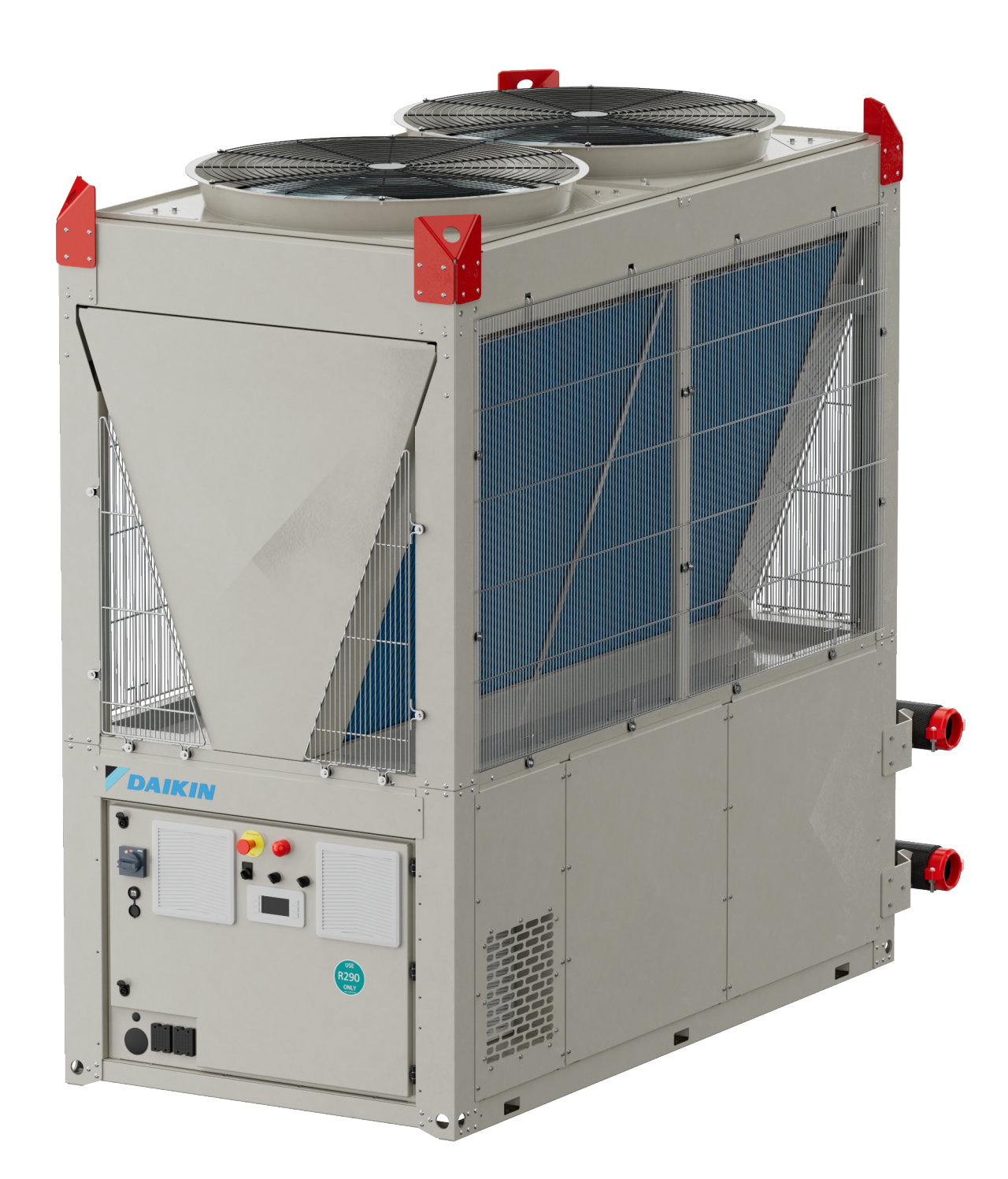

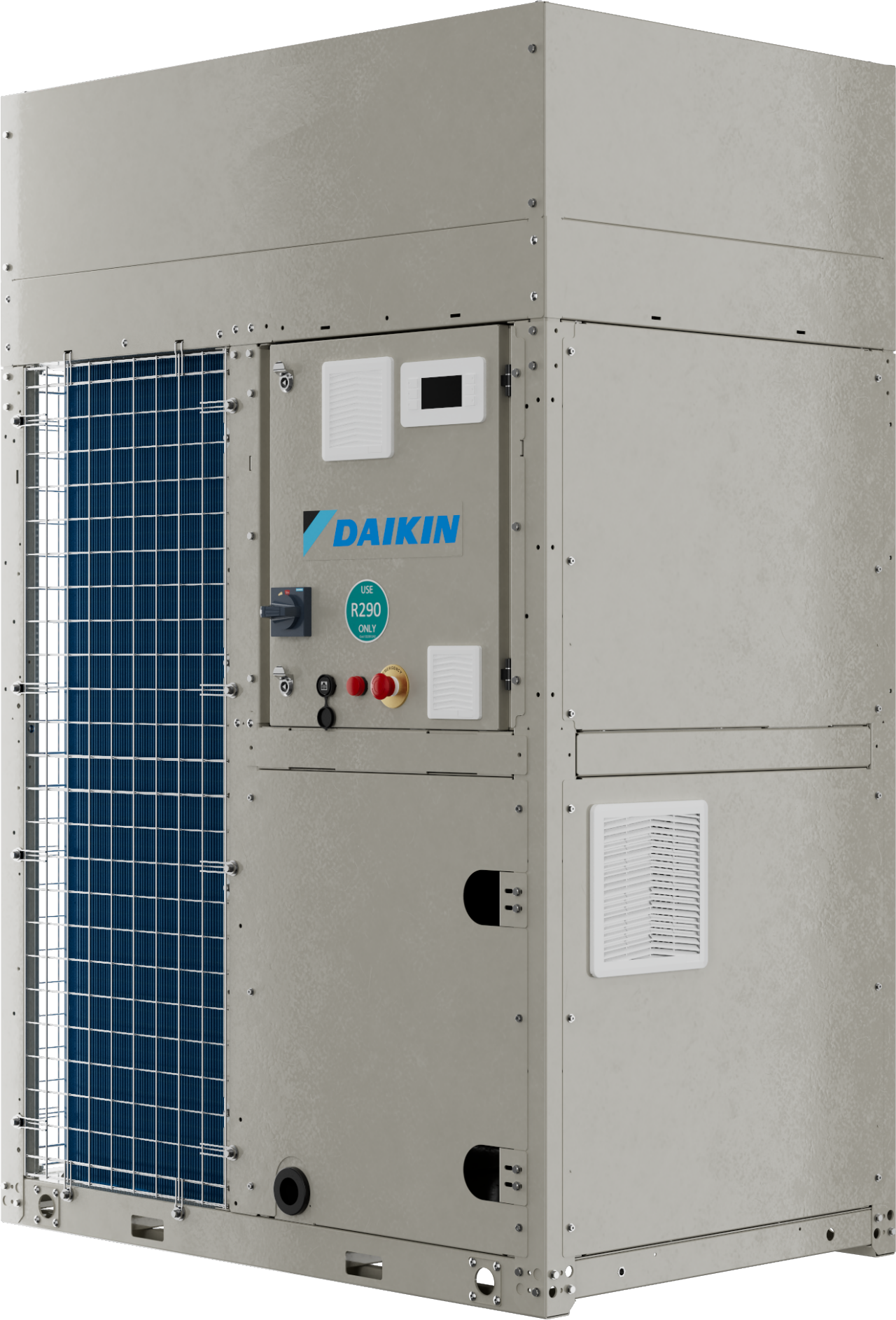

Daikin EWA(Y)K-CZ je chladicí jednotka a tepelné čerpadlo vzduch-voda řízené invertorem a využívající R-290, což je přírodní chladivo s téměř nulovým potenciálem globálního oteplování.
Je navržena pro projekty, kde hraje roli velikost prostoru a rychlost, a dodává topnou vodu o teplotě až 75 °C, takže představuje skutečnou náhradu kotle pro rezidenční objekty, hotely a nemocnice.
Je k dispozici ve čtyřech velikostech a vždy skladem.
1 kompresor – 1 ventilátor
20–30 kW
1 kompresor – 2 ventilátory
40–60 kW
2 kompresory – 3 ventilátory
70 kW
2 kompresory – 4 ventilátory
85 kW
Klíčové vlastnosti řady EWA(Y)K-CZ
Řada EWA(Y)K-CZ je kompaktní chladicí jednotka s invertorem a reverzibilní tepelné čerpadlo využívající přírodní chladivo R-290.
Vysokoteplotní výkon
- Dodává topnou vodu o teplotě až 75 °C
- Udržuje výkon i v extrémních venkovních podmínkách
- Vhodná jak pro náročné severské zimy, tak pro letní provoz, když je požadována příprava teplé vody
Účinný provoz
- Pracuje účinně při vysokém delta-T
- Umožňuje dodávku topné vody v širokém spektru aplikací
Flexibilní a škálovatelné řešení
- Rozšiřuje řadu kompaktních jednotek s invertorem (Small Inverter) společnosti Daikin
- Nabízí kompaktní, škálovatelné a flexibilní provedení
- Snadno se přizpůsobí různým aplikacím a požadavkům na výkon
Dostupnost a dodání
Verze s integrovaným čerpadlem:
- Vždy k dispozici skladem
- Zajišťuje extrémně rychlé dodání a maximální flexibilitu
Verze bez čerpadla:
- K dispozici s krátkými dodacími lhůtami
- Podporuje rychlou reakci na projektové příležitosti
Široký provozní rozsah
Parametr | Min. | Max. |
Topná voda | 20°C | 75°C |
Chladicí voda | -15°C | 20°C |
Teplota venkovního prostředí | -20°C (vytápění) | 46°C (chlazení) |
Navrženo pro náročné projekty
Vždy připraveno skladem
Konfigurace s integrovaným čerpadlem VFD je vždy k dispozici k okamžité expedici – zajišťuje extrémně rychlé dodání pro urgentní potřeby projektů a maximální flexibilitu plánování.
Skutečná náhrada kotle
Dodává topnou vodu až do 75 °C, a to i při venkovní teplotě pouhých −20 °C. Přímo nahrazuje plynové kotle v rezidenčních objektech, hotelích a nemocnicích bez kompromisů.
Přírodní chladivo R-290
Propan (R-290) má GWP pouze 0,02. Je plně v souladu s novým nařízením o F-plynech a zajišťuje mimořádně nízké přímé i nepřímé emise CO₂ po celou dobu životnosti jednotky.
Kompaktní půdorys
Čtyři velikosti od 20 do 85 kW, všechny s minimálním půdorysem. Ideální řešení pro instalace s omezeným prostorem v rezidenčních budovách, hotelech a zdravotnických zařízeních.
Řada plně řízená invertorem
Scroll kompresor s invertorem, čerpadlo VFD a EC ventilátory řízené invertorem společně zajišťují přesnou modulaci výkonu, mimořádnou účinnost při částečném zatížení a nízké provozní náklady.
Připraveno pro zelené budovy
Přispívá k získání kreditů BREEAM a LEED díky hydronické účinnosti řízené invertorem a chladivu s mimořádně nízkým GWP. K dispozici je příslušenství pro chytrou síť pro maximalizaci využití obnovitelné energie.
Extrémně rychlé dodání. Maximální flexibilita.
Kompaktní řada s invertorem (Small Inverter) je vždy skladem, což znamená, že zákazníci mohou okamžitě reagovat na urgentní potřeby projektů.
Bez čekání, bez zpoždění – jen výkon přesně tehdy, kdy je potřeba.
Ideální pro náhrady na poslední chvíli, etapovou realizaci projektů a časově náročné stavby.
- Rezidenční objekty: Kompaktní rozměry a tichý provoz činí z této řady ideální řešení pro byty, vily a bytové domy.
- Hotely: Konzistentní komfort po celý rok s výstupní teplotou 75 °C pro vytápění i přípravu teplé vody.
- Zdravotnictví: Spolehlivý a bezpečný provoz s nezávislými bezpečnostními okruhy a certifikovanými instalačními postupy.
- Modernizace: Přímá náhrada stávajících systémů s plynovými kotli s minimálními úpravami vodního systému.
Bezpečnost v každé fázi životního cyklu
Daikin Safety Shield
Přístup společnosti Daikin k bezpečnosti pokrývá celý životní cyklus produktu a zajišťuje, že partneři, montážní firmy i koncoví uživatelé těží z nejvyšších bezpečnostních standardů v každé fázi.
Ventilátory s certifikací ATEX: Zajišťují odvětrání a chlazení elektrického panelu, udržují v něm mírný přetlak a zabraňují hromadění hořlavého plynu.
Nezávislé napájení: Vyhrazený bezpečnostní obvod s podporou UPS zajišťuje provoz při výpadku napájení.
Vizuální a akustická siréna: Poskytuje okamžité zvukové i vizuální upozornění v případě nouze.
Dvojité detektory úniku: Okamžitě detekují úniky chladiva R-290 a spouštějí vypnutí, alarmy a odvětrání.
Bezpečné provedení hydronického okruhu:Detekuje přítomnost chladiva ve vodním okruhu a automaticky izoluje jednotku.
Ověřená instalace: Zajišťuje instalaci kvalifikovanými odborníky prostřednictvím registrace ve Stand By Me a e-Care.
Technické údaje – EWYK-CZP
Chlazení
Model | 020 | 025 | 030 | 050 | 085 |
Chladicí výkon (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Příkon (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
Chlazení při 12/7 °C, teplotě venkovního vzduchu 35 °C. Údaje o výkonu jsou předběžné a mohou před zahájením prodeje změnit.
Vytápění
Model | 020 | 025 | 030 | 050 | 085 |
Topný výkon (kW)* | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Příkon (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
COP | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (MT 55 °C / LT 35 °C) | 3,50 / 4,75 | 3,56 / 4,82 | 3,51 / 4,68 | 3,50 / 4,62 | 3,55 / 4,66 |
* Vytápění při 40/45 °C, teplotě venkovního vzduchu 7 °C. Údaje o výkonu jsou předběžné a mohou před zahájením prodeje změnit.
Obecné
Parametr | Hodnota / rozsah |
Typ kompresoru | Scroll kompresor s invertorem a vstřikováním par |
Výměník tepla (vzduch) | Al žebra a Cu trubky |
Výměník tepla (voda) | Pájený deskový |
Typ ventilátoru | Axiální (1–4 ventilátory podle velikosti) |
Hladina akustického výkonu | 84–89 dB(A) (podle velikosti) |
Výška × hloubka | 1 878 × 812 mm (všechny velikosti) |
Šířka (podle velikosti) | 1 259 → 1 757 → 2 516 → 3 016 → 3 516 mm |
Náplň chladiva | 2,65–5,6 kg R-290 |
