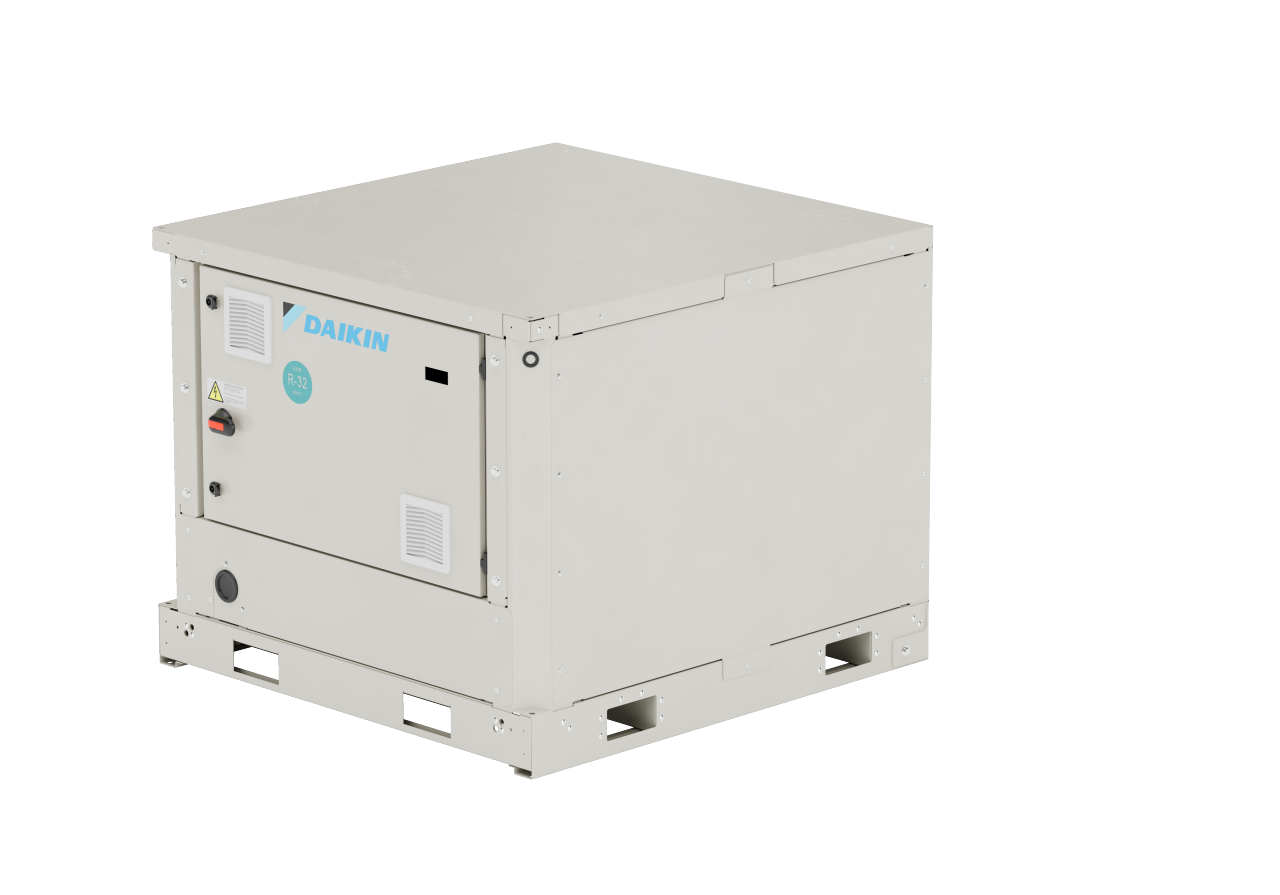

Výrobek se vyznačuje novým modulárním přístupem ke konstrukci systému, který přináší dodatečnou flexibilitu v konfiguraci a umožňuje dosáhnout požadovaného výkonu kombinací menších jednotek propojených potrubím a řízených jako jeden celek.
Tato řada sestává ze tří základních modulů o výkonech 100, 125 a 160 kW a je vybavena spirálovými kompresory Daikin a chladivem R-32, jehož GWP je o 70 % nižší než u R-410A.
Jako čisté a jednosložkové chladivo má R-32 všechny vlastnosti potřebné k tomu, aby mohlo být snadno odčerpáno, recyklováno nebo regenerováno, aby mohlo vstoupit na trh s regenerovanými chladivy a být znovu použito.
R-32 je také široce dostupné na trhu jako hlavní chladivo pro klimatizační jednotky se spirálovými kompresory. To znamená, že je z velké části k dispozici pro služby údržby.
3 verze produktu
- Tepelné čerpadlo s inverzí na straně vody
- Tepelné čerpadlo s inverzí na straně chladiva (pouze 100 kW)
- Bez kondenzátoru
3 základní moduly
- 100 – 125 – 160 kW
98 možných kombinací modulů
s různými verzemi produktu

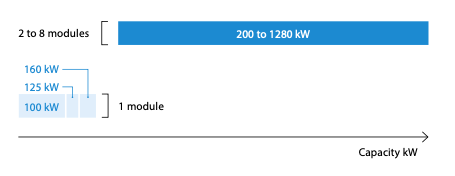

Výkonová řada
Tři základní moduly o výkonu 100, 125 a 160 kW.
Moduly lze kombinovat až 8 do dvou stohovaných polí po 4, s výsledným výkonem od 200 do 1280 kW

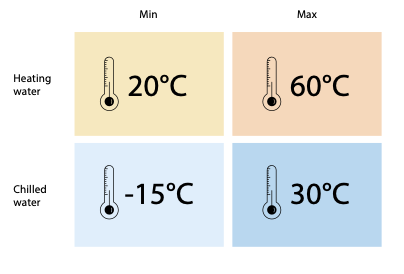

Provozní rozsah
Výhody produktu
Škálovatelnost a kompaktnost
Díky své modularitě nabízejí nové jednotky EW(W)(H)(L)T-Q A vysoký potenciál škálovatelnosti. Moduly lze v případě potřeby přidávat podle stavebního plánu budovy.

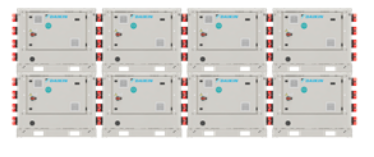

Moduly lze kombinovat vedle sebe nebo je skládat na sebe, aby se minimalizovaly nároky na prostor, což je zvláště užitečné při modernizacích. Moduly lze kombinovat až 8 do dvou stohovaných polí po 4, s výsledným výkonem od 100 do 1280 kW.
Max. horizontální pole: 4
Stohovatelnost až 8 modulů

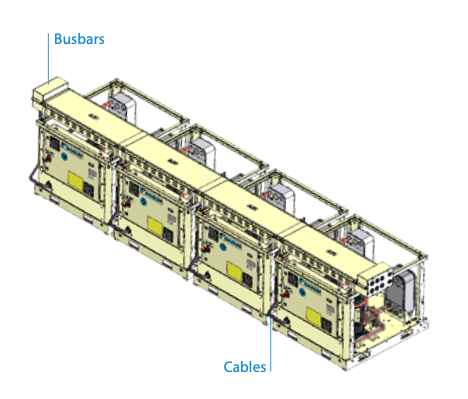

Jedno napájení

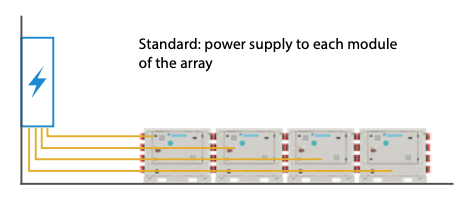

Standardně (bez příslušenství) musí být každý modul připojen k samostatnému zdroji napájení. Je možné mít jedno pole (až čtyři moduly) s jedním zdrojem napájení.
Přípojnice a kabely jsou z výroby dodávány s jedním z níže uvedených kódů příslušenství. Elektrické propojení mezi moduly musí být provedeno na místě.
Kódy příslušenství:
EKSPELT2 – Jednotlivá napájecí sada pro 2 moduly
EKSPELT3 – Jednotlivá napájecí sada pro 3 moduly
EKSPELT4 – Jednotlivá napájecí sada pro 4 moduly
Pozor:
- Sada s jedním napájecím zdrojem se dodává volně a je třeba ji namontovat na místě. Stohovaná instalace není kompatibilní s konfigurací s jedním napájecím zdrojem
- Jediný zdroj napájení je k dispozici pouze pro vnitřní instalaci
- V případě 4 objednaných jednotek, které mají být uspořádány do pole, lze v případě požadavku na jedno napájení zvolit EKSPELT4 pouze jednou

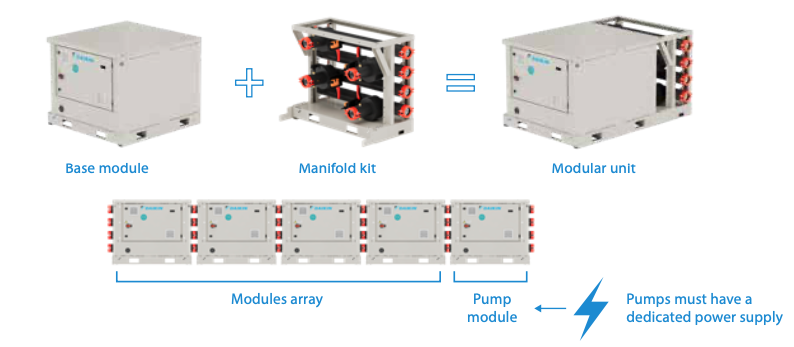

Instalace Plug & Play
Zjednodušená instalace pomocí sady rozdělovače, která je určena k propojení modulů na straně vody, protože obsahuje potrubí mezi jednotkami. Sadu rozdělovače lze také namontovat z výroby, což dále zkracuje dobu instalace na místě. Kromě toho lze do soustavy modulů snadno přidat specifický čerpadlový modul. Je vybaven invertorovými čerpadly pro plnou flexibilitu a obsahuje 18litrovou expanzní nádrž. Pro další usnadnění instalace lze integrovat jednoduchý napájecí zdroj, který má 1 napájecí kabel připojený k soustavě až 4 modulů (kabely propojující moduly jsou dodávány z výroby).

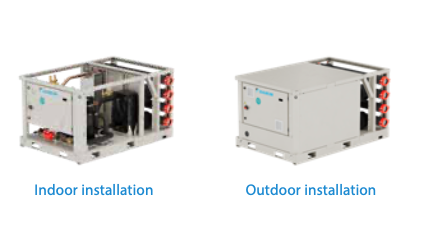

Moduly lze instalovat v interiéru nebo i ve venkovním prostředí, pokud je zvolena konfigurace se sníženou hlučností. Nový model EW(W)(H)(L)T-Q A nabízí dvě různé hlukové konfigurace, které vyhovují požadavkům aplikací citlivých na hluk, jako jsou obytné budovy, hotely a nemocnice.
Nižší provozní náklady
Díky své modulární konstrukci může tato nová jednotka přesně kopírovat profil chladicího a topného zatížení budovy podle normy EN14825. To je obzvláště důležité, protože to zajišťuje nízké provozní náklady systému HVAC při částečném zatížení, které představuje většinu provozní doby. To není případ tradičních blokových chladicích jednotek a tepelných čerpadel, které musí pracovat v řadě zapínacích a vypínacích cyklů, což snižuje účinnost systému.
Příspěvek k ekologickému stavitelství
Nejoblíbenějšími protokoly pro ekologické budovy jsou BREEAM a LEED. EW(W)(H)(L)T-Q A může přispět ke kreditům projektu při hodnocení energetické účinnosti hydronického systému, zejména
pokud by byla zvolena možnost částečného zpětného získávání tepla. Omezené GWP chladiva R-32 a nízká náplň chladiva na jeden okruh díky modulární konstrukci jsou také možným přínosem při hodnocení vlivu chladiv.
Omezený vliv na životní prostředí
Jednotky používají chladivo R-32, jehož potenciál globálního oteplování (GWP) je 675, což je pouhá třetina oproti chladivu R-410A. R-32 je
čisté a jednosložkové chladivo, takže ho lze regenerovat. Nedávná studie Tokyo City University* uvádí, že regenerovaný R-32 má o 90 % nižší dopad na životní prostředí než primární R-32, a to díky tomu, že není třeba jej ničit, a díky nižší energetické náročnosti regenerace ve srovnání s novou výrobou. Společnost Daikin v rámci programu Loop by Daikin používá ve svých chladicích jednotkách a tepelných čerpadlech regenerovaný R-32.
Aplikace produktu
Vytápění
Konfigurace prostorového vytápění + TUV
- Centralizované vytápění, případně ve vodní kaskádě s tepelným čerpadlem vzduch-voda. Dodávka teplé vody řízená prostřednictvím nezávislé dodávky teplé vody (jeden modul nebo řada modulů určených pro teplou vodu, popřípadě uložených na sobě). Jednotky lze spravovat v režimu master / slave až do počtu 4 modulů na jeden master
- Obytné budovy, kanceláře, lehká komerce, tělocvična, hotel
- Výměna a nové budovy
- Možné terminály:
- Radiátory (do 60 °C)
- Podlahové vytápění (30-35 °C)
- Jednotky fan-coil (45 °C)
Chlazení

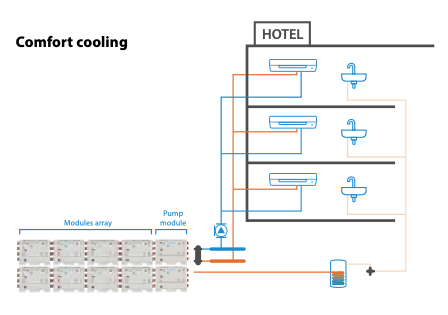

Komfortní chlazení
Centralizované chlazení. Dodávka teplé vody řízená prostřednictvím nezávislé dodávky teplé vody (jeden modul nebo řada modulů určených pro teplou vodu, popřípadě uložených na sobě). Jednotky lze spravovat v režimu master / slave až do počtu 4 modulů na jeden master
- Obytné budovy, kanceláře, lehká komerce, tělocvična, hotel
- Výměna a nové budovy
- Možné terminály:
– Podlahové chlazení(23-18 °C)
- Jednotky Fan coil (12-7 °C)

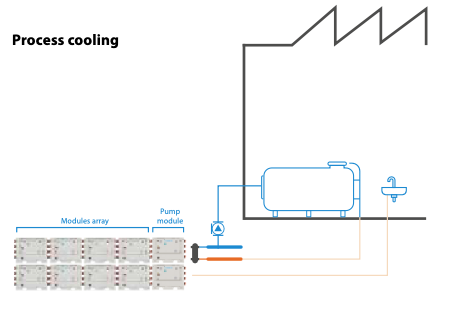

Procesní chlazení
- Vyhrazené nebo centralizované chlazení podle potřeb projektu. Jednotky lze spravovat v režimu master / slave až do počtu 4 modulů na jeden master
- Chlazení mléka (9-4 °C)
- Chlazený sklad (-8 až -12 °C, s glykolem)
- Chlazení MRI a mnoho dalších
