Navrženo pro budovy s vyššími nároky.

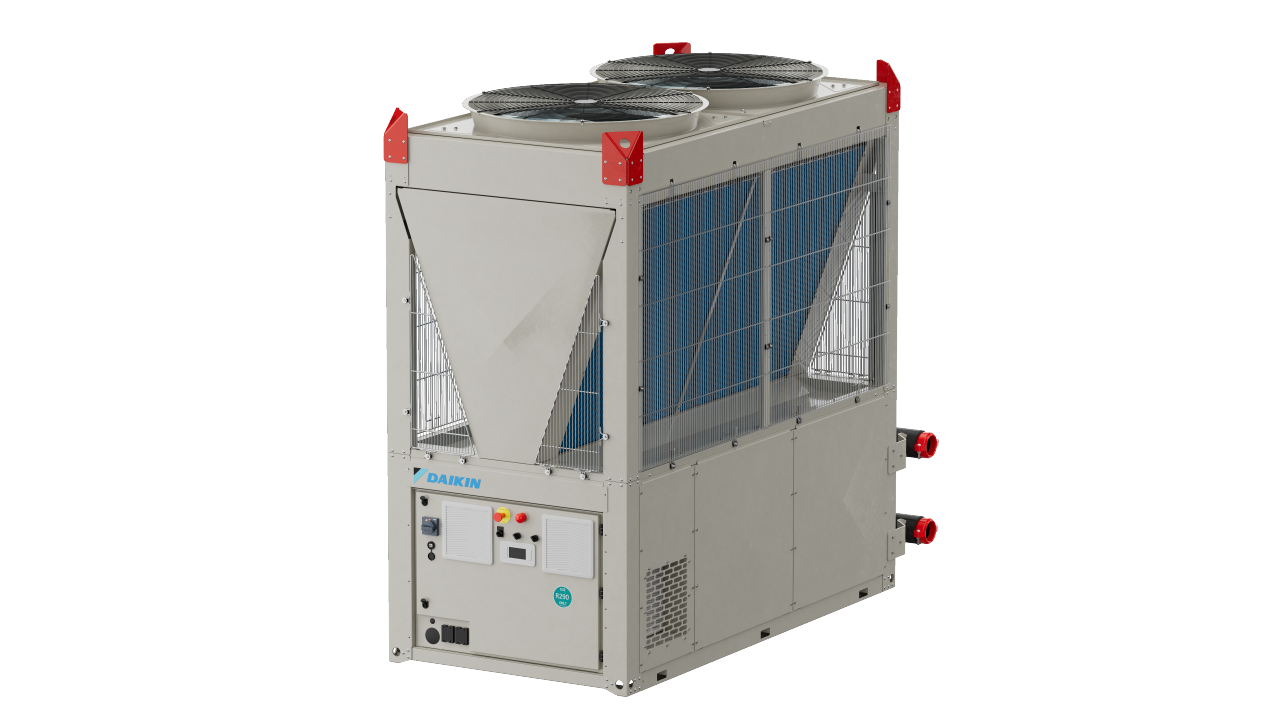

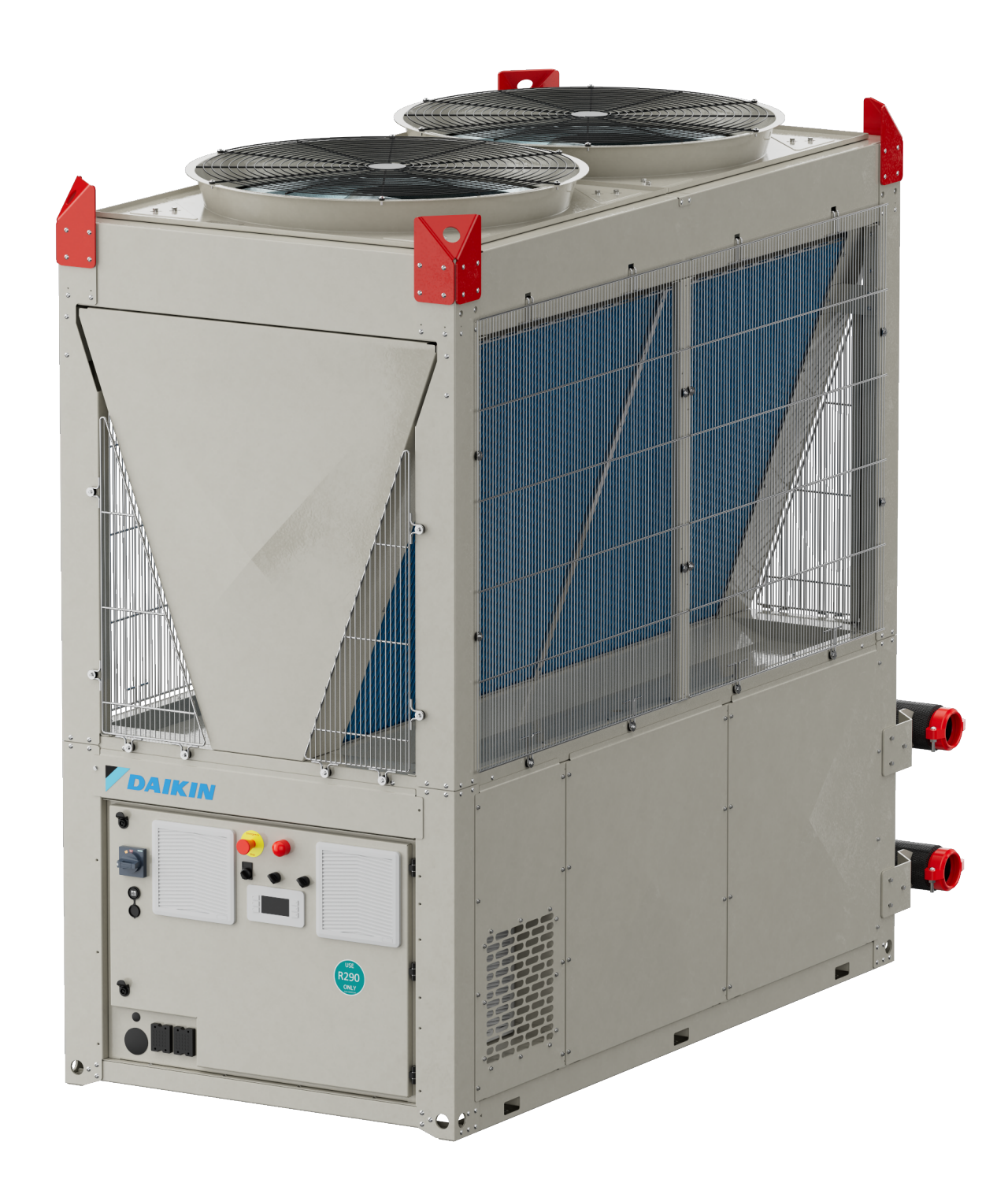

Daikin EWYK-QZ je modulární tepelné čerpadlo vzduch-voda s invertorem využívající chladivo R-290, navržené pro škálování od jednoho modulu o výkonu 135 kW až do 2 000 kW v rámci více sestav.
Jeho Plug & Play provedení umožňuje přidávat moduly vedle sebe nebo nad sebe podle toho, jak projekt roste – takže se stejně dobře hodí jak pro nové instalace, tak i rozsáhlé modernizace či náročná průmyslová prostředí.
Jeden systém, neomezený potenciál.
Modulární systém Plug & Play
Flexibilní škálovatelnost a modulární instalace až do 2 000 kW.
Systém roste spolu s vaším projektem a umožňuje přidávat moduly postupně v souladu s plánem rozvoje budovy. Jednotky lze instalovat vedle sebe nebo nad sebe, aby se minimalizovala půdorysná plocha instalace, přičemž v jednom systému mohou být až čtyři sestavy po čtyřech modulech a až 60 možných konfigurací.
1 základní modul – až 135 kW
2 základní moduly – až 270 kW

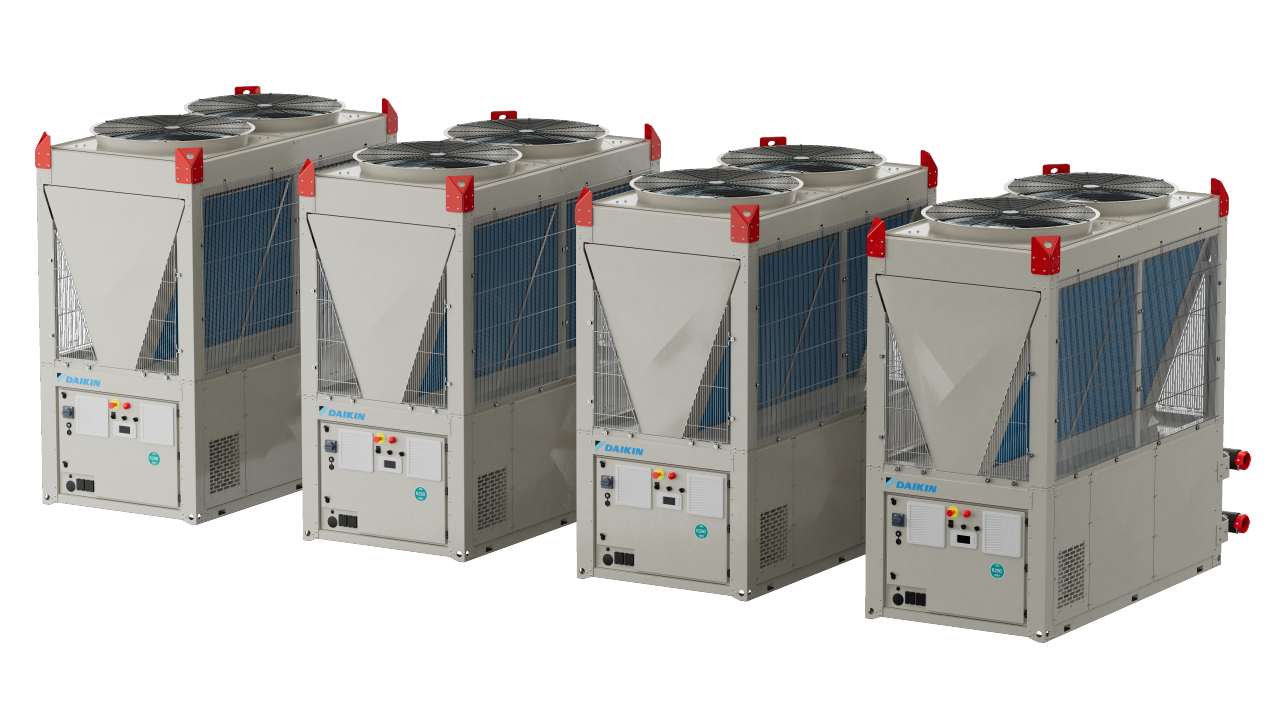

1 sestava se 4 moduly – až 540 kW

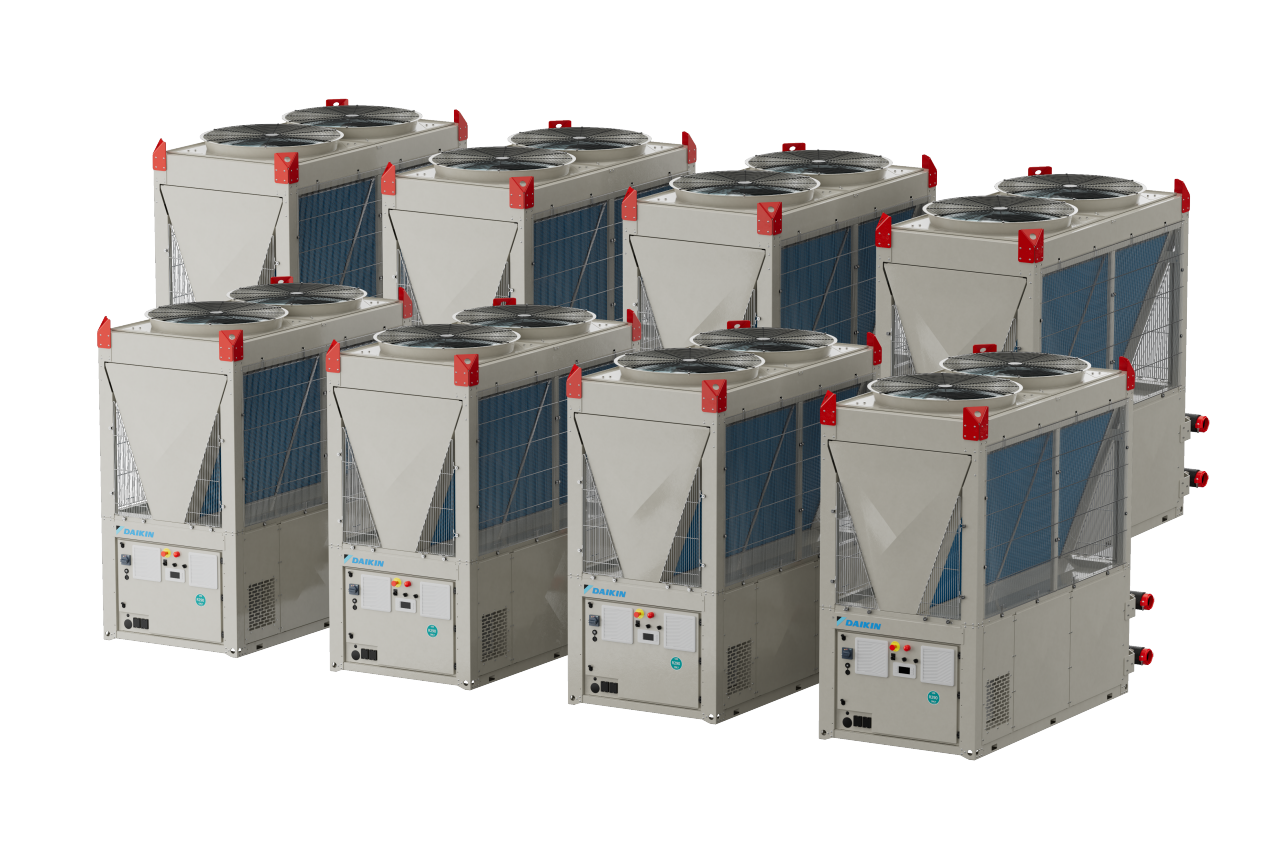

Sestava 4 × 4 – až 2 000 kW
řízená systémovým regulátorem iCM
Navrženo pro špičkový výkon
Technologie plného řízení invertorem
Scroll kompresory s VFD a EC ventilátory řízené invertorem se v reálném čase přizpůsobují změnám zatížení a zajišťují vynikající účinnost při částečném zatížení po celý rok.
Instalace Plug & Play
Jeden napájecí kabel napájí až čtyři moduly. Sadu všech propojovacích potrubími mezi jednotkami lze předem nainstalovat ve výrobě, aby se ještě více zkrátil čas montáže na místě.
Vysokoteplotní provoz
Dodává topnou vodu až do 75 °C i při venkovních teplotách pouhých −20 °C, a přímo tak může nahradit kotle v nejnáročnějších aplikacích.
Přírodní chladivo
R-290 (propan) má GWP pouze 0,02 – zajišťuje soulad s nařízením o F-plynech i do budoucna a výrazně snižuje uhlíkovou stopu.
Volitelný modul čerpadla
Speciální modul čerpadla s invertorem a expanzní nádobou o objemu 18 litrů se integruje přímo do sestavy a vytváří plně samostatný hydronický systém.

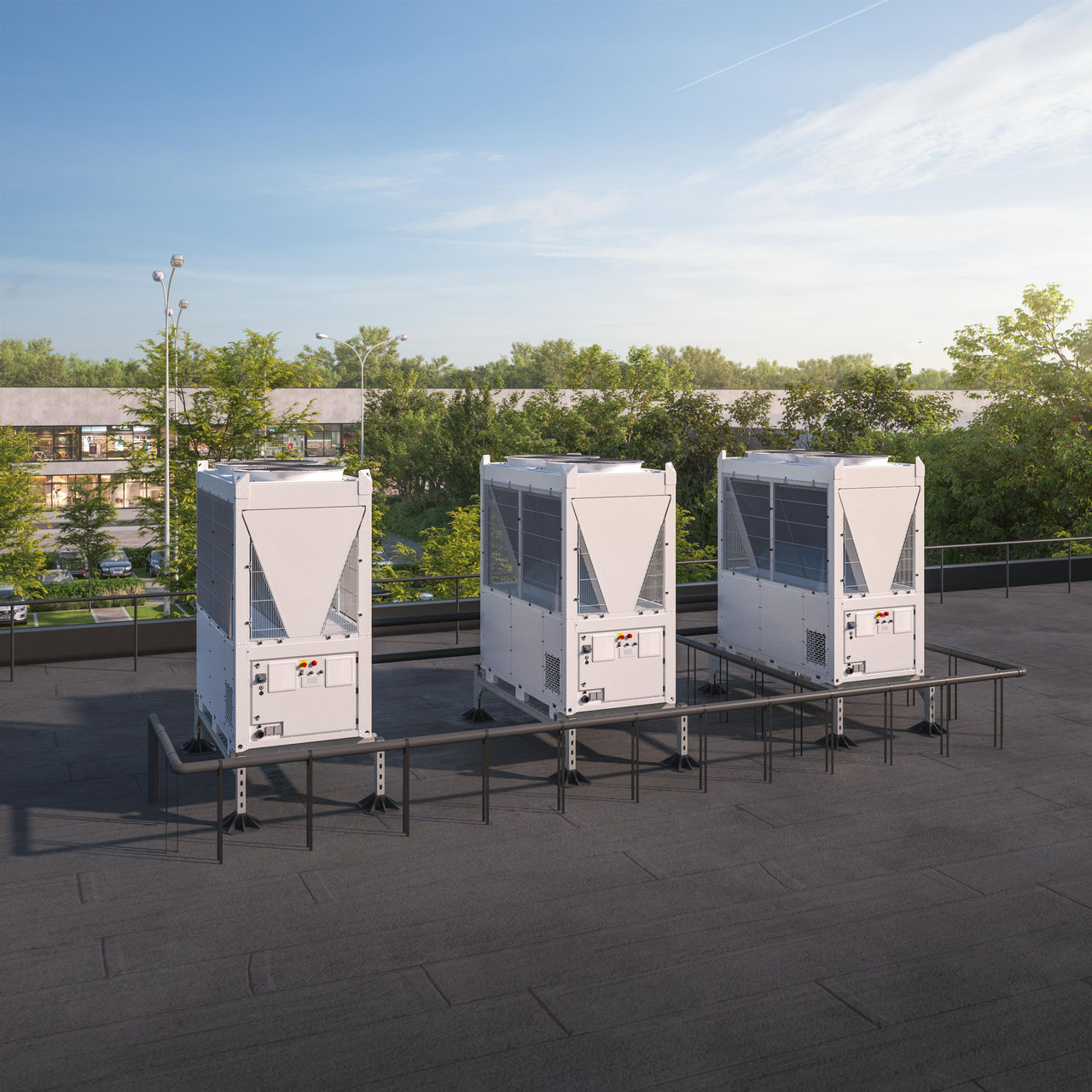

Připraveno pro modernizační projekty
Kompaktní stohovatelné uspořádání a modulární rozšiřování činí z jednotky EWYK-QZ ideální řešení pro projekty s omezeným prostorem a požadavkem na postupné navyšování výkonu.
Široký provozní rozsah
Bez kompromisů v provozních podmínkách.
Zajišťuje spolehlivé vytápění a chlazení v širokém provozním rozsahu, s teplotou vody až 75 °C, což z něj činí ideální náhradu kotle pro rezidenční, hotelové i průmyslové aplikace.
| Min. | Max. | |
| Topná voda | 20°C | 75°C |
| Chladicí voda | -15°C | 18°C |
| Teplota venkovního prostředí | -20°C | 46°C |
Daikin Safety Shield
Bezpečnost zabudovaná v každé vrstvě
- Dva detektory úniku chladiva – pokrývají skříň kompresoru i elektrický panel.
- Odsávací ventilátory s certifikací ATEX – udržují přetlak a odvádějí případný únik z obou prostorů.
- Akustická a vizuální siréna – aktivuje se okamžitě po detekci úniku pro rychlou reakci v nouzové situaci.
- Nezávislé napájení – všechna bezpečnostní zařízení jsou napájena ze samostatného obvodu, odděleného od hlavního napájení jednotky.
- Rozdělovač s pojistným ventilem – odvádí chladivo mimo skříň kompresoru při jakékoli přetlakové události.
Přístup společnosti Daikin k bezpečnosti pokrývá celý životní cyklus produktu – od výroby a skladování přes přepravu, instalaci, údržbu až po likvidaci – a zajišťuje, že partneři i koncoví uživatelé pracují vždy v bezpečném prostředí.
Intelligent Chiller Manager
1. Kompletní optimalizace technologie
Koordinuje všechny moduly v režimu vytápění nebo chlazení a zaručuje vysokou účinnost a spolehlivý výkon bez ohledu na velikost nebo konfiguraci technologie.
2. Rozšířená architektura
Z jednoho rozhraní řídí chladicí věže a sdružené čerpací systémy pro vzduchem chlazené i vodou chlazené instalace.
3. Nižší provozní náklady
Minimalizací spotřeby energie a mechanického namáhání prodlužuje iCM životnost systému a přináší měřitelné zvýšení účinnosti po celou dobu životnosti jednotky.
Technické údaje – EWYK-QZ
EWYK135QZXSA2
| Parametr | Hodnota |
Topný výkon [H1] při 40/45 °C, teplotě venkovního vzduchu 7 °C (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP nízká teplota / střední teplota (kW/kW) | 4,2 / 3,2 |
Chladicí výkon [C1] při 12/7 °C, teplotě venkovního vzduchu 35 °C (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Hladina akustického výkonu (dB(A)) | 79,5 |
Rozměry (D × Š × V) (mm) | 2 382 × 1 207 × 2 653 |
Náplň chladiva (kg) | 6,6 |
Typ kompresoru | 2× scroll s VFD |
| Napájení | 400 V / 3 f / 50 Hz |
Výkony sestav
1 MODUL
135 kW
vytápění / 128 kW chlazení
2 MODULY
270 kW
vytápění / 256 kW chlazení
3 MODULY
405 kW
vytápění / 384 kW chlazení
4 MODULY
540 kW
vytápění / 512 kW chlazení
Navrženo s ohledem na budoucnost
R-290 je jedno z ekologicky nejodpovědnějších chladiv, která jsou dnes k dispozici. V kombinaci s technologií plného řízení invertorem a integrací do chytré sítě podporuje EWYK-QZ standardy udržitelných budov a splňuje nejnovější evropské předpisy.
Navrženo pro udržitelné budovy
Připraveno pro BREEAM
Připraveno pro LEED
Plně v souladu s nejnovějším nařízením o F-plynech
Klíčové ukazatele udržitelnosti a výkonnosti
0,02 GWP – potenciál globálního oteplování
4,2 SCOP – vysoká celoroční účinnost (nízkoteplotní provoz)
75 °C – maximální teplota topné vody
−20 °C – minimální venkovní teplota okolí v režimu vytápění
Více informací
Jeden systém.
Neomezený potenciál.
Obraťte se na specialistu Daikin a najděte správnou konfiguraci pro svůj projekt.
