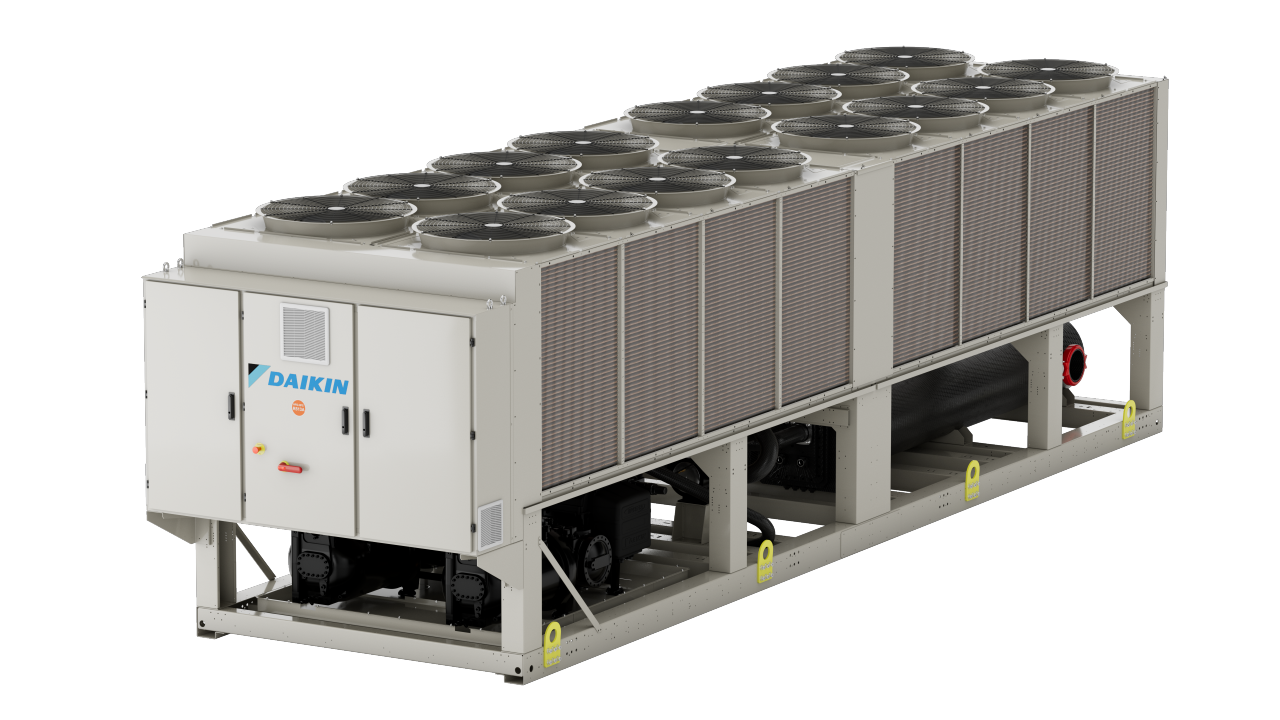

Současné vytápění a chlazení s chladivem R-513A
Produkt je vybaven invertorovými jednošroubovými kompresory Daikin s proměnným frekvenčním měničem (VFD) a proměnným objemovým poměrem (VVR), pracujícími s chladivem R-513A, které má velmi nízký potenciál globálního oteplování (GWP).
Její výkon se pohybuje od 400 do 800 kW v režimu chlazení i vytápění a celkový poměr energetické účinnosti (TER) dosahuje hodnoty až 7,89. Pracuje při teplotách okolí od -18 °C do +50 °C, při teplotách chlazené vody od -8 °C (se směsí vody a glykolu) do +20 °C a při teplotách topné vody od +30 °C do +60 °C.
Díky tomu může být jednotka EWYS-4Z široce používána v různých aplikacích, od průmyslových až po komerční budovy, hotely a nemocnice. Zajišťuje spolehlivý provoz a optimální výkon v široké škále míst a povětrnostních podmínek.
2 konfigurace hladiny hluku
|
|

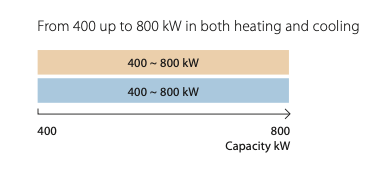

Výkonová řada
Od 400 do 800 kW pro vytápění i chlazení

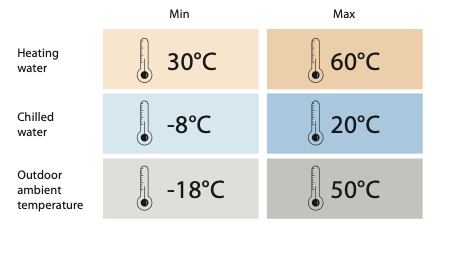

Provozní rozsah
Výhody produktu
10 dobrých důvodů, proč si vybrat naši EWYS-4Z
Účinný provoz pro omezení provozních nákladů
Č. 1 Regulace VFD a řízení VVR
Chlazení a ohřev vody v celoročním provozu v režimu vzduch-voda i voda-voda. VFD účinně moduluje výkon jednotky při částečném zatížení, zatímco VVR upravuje provoz kompresoru podle jakýchkoli podmínek, čímž minimalizuje energetické ztráty.
Č. 2 ŽÁDNÝ startovací proud
Při spuštění nedochází k žádným proudovým špičkám. Rozběhový proud je vždy nižší než proud odebíraný v maximálních provozních podmínkách (FLA).
Č. 3 Vysoký účiník
Udržuje účiník vždy vyšší než 0,95.
Č. 4 Rychlé komfortní podmínky a nízký obsah vody
Změna výstupního výkonu v přímém vztahu k požadavkům na chlazení a vytápění systému umožňuje dosáhnout nastavených podmínek za méně než jednu minutu, což umožňuje správný provoz se stejným množstvím vody jako ve smyčce invertorového chladicího zařízení určeného pouze k chlazení.
Vynikající spolehlivost
Č. 5 Okruhy chladiva
Dva oddělené a nezávislé chladicí okruhy zajišťující maximální bezpečnost a snadnou údržbu
Č. 6 Technologie VFD chlazená chladivem
Chladivem chlazená technologie VFD společnosti Daikin není ovlivněna podmínkami prostředí (okolní teplotou, nadmořskou výškou nebo kvalitou vzduchu), což zajišťuje bezkonkurenční spolehlivost.

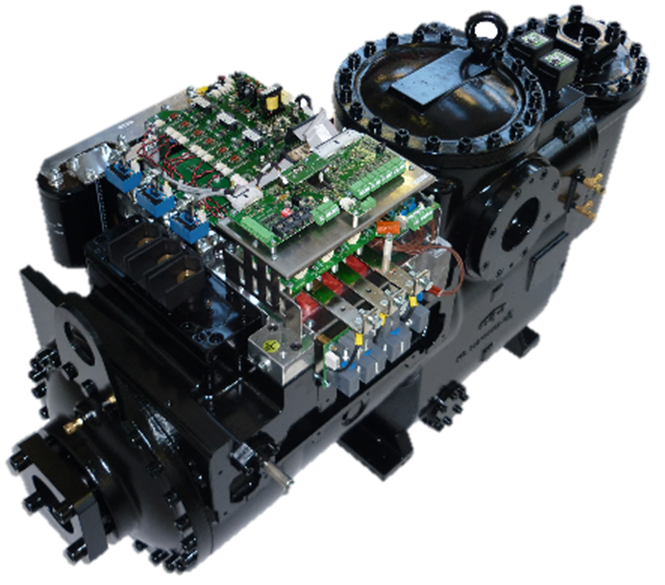

Č. 7 Jednošroubový kompresor
Jednošroubové kompresory Daikin se vyznačují vysoce vyváženým mechanickým zatížením, které snižuje namáhání součástí, prodlužuje životnost jednotky, zvyšuje spolehlivost a minimalizuje emise vibrací a hluku. Díky vynikající objemové účinnosti jsou kompresory ideální pro aplikace s proměnnými otáčkami.
Integrace víceúčelové jednotky do většího systému HVAC
Č. 8 Chytrá správa chladicí jednotky
Systém Daikin intelligent Chiller Manager (iCM) umožňuje ovládání až 8 jednotek v rámci systému a řídí sekvenci a výkon každé jednotky tak, aby bylo dosaženo celkového požadovaného výkonu při minimalizaci spotřeby energie. Tím je zajištěna správa výkonu jednotek bez potřeby dalšího ovládacího panelu s využitím softwarových funkcí jednotky. Tento přístup poskytuje vysoce nákladově účinné řešení zařízení, které upřednostňuje spolehlivost před účinností.

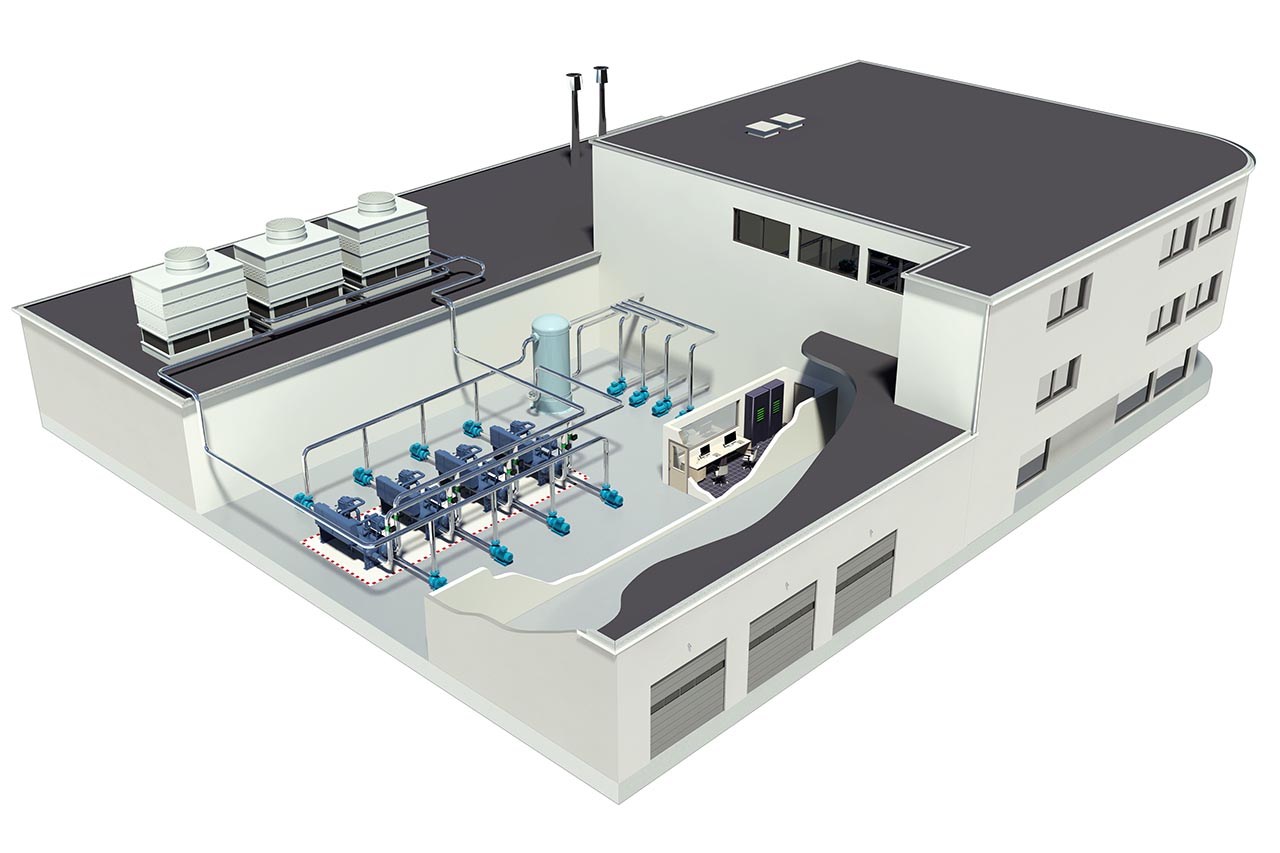

Č. 9 Kaskádový systém
Daikin iCM zajišťuje správnou integraci jednotek EWYS-4Z do systému s různými typy jednotek, jako je například čtyřtrubkový systém s EWYS-4Z a chladicím zařízením se zpětným získávání tepla nebo tepelné čerpadlo s přepínacím ventilem pro přepínání režimů.
V obou případech lze navrhnout kompletní systém HVAC Daikin. V druhém případě umožňuje integrace s tepelnými čerpadly voda-voda (pod stejným systémovým řízením) úplnou dekarbonizaci vytápění i tam, kde by koncové stanice byly stále radiátory. Kaskádový systém Daikin může být navržen pro ohřev vody o teplotě až 75 °C s ohledem na EWYS- 4Z v kombinaci s vodními tepelnými čerpadly s jedním šroubovým kompresorem, případně vybavenými VFD a dostupnými v různých variantách chladiva (R-1234ze, R-513A, R-134a).
Č. 10 Daikin On Site
EWYS-4Z je vybaven Daikin on Site, cloudovým systémem vzdáleného monitorování, který zajišťuje správnou funkčnost chladicích zařízení a zařízení pro vytápění.
Tento vzdálený systém umožňuje správcům zařízení snadno identifikovat problémy a nalézt správná řešení, kdykoli dojde k alarmu. Platforma umožňuje vyhodnocovat parametry v reálném čase, což umožňuje upravovat nastavení a v případě potřeby zasahovat na dálku.
Jednotka je vybavena modemem a kartou GSM, které umožňují samostatné připojení k internetu.
Aplikace produktu
Chlazení+ vytápění

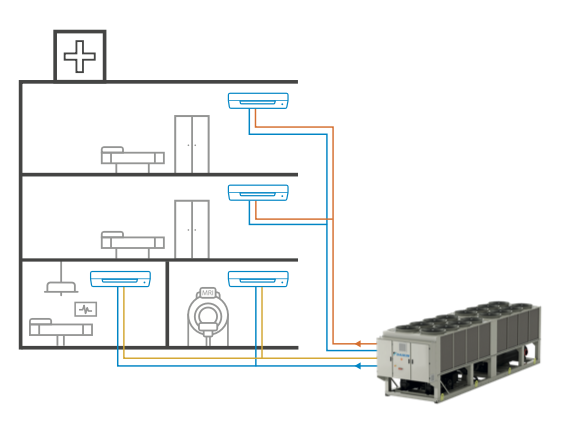

Prostorové chlazení a vytápění
- Centralizované vytápění a současná potřeba chlazení. Jednotky lze spravovat v režimu master / slave až do počtu 4 modulů na jeden master
- Nemocnice a kanceláře
- Výměna a nové budovy
- Možné terminály:
- Vytápění
- Radiátory (do 60 °C)
- Podlahové vytápění (30-35 °C)
- Jednotky fan-coil (45 °C)
- Chlazení
- Jednotky fan-coil (7 °C)
- Vytápění

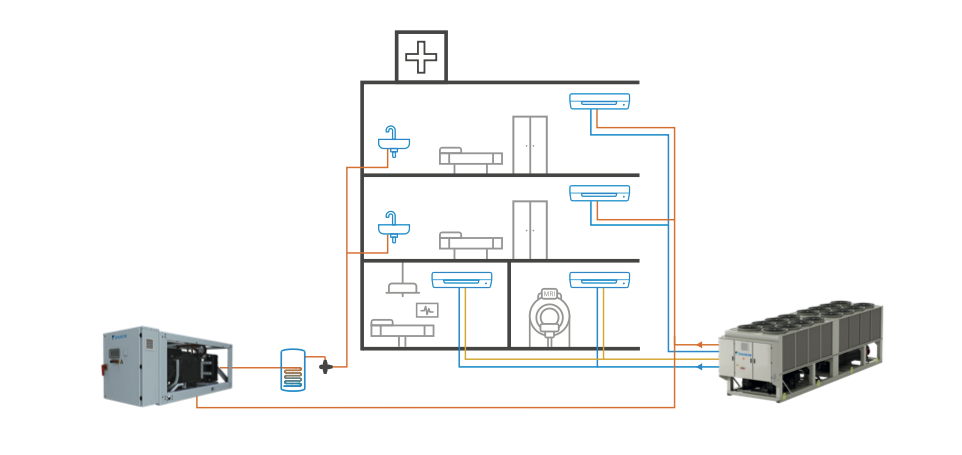

Chlazení+ vytápění + příprava teplé vody
Prostorové chlazení a vytápění + teplá užitková voda
- Centralizované vytápění a současná potřeba chlazení. Jednotky lze spravovat v režimu master / slave až do počtu 4 modulů na jeden master
- Nemocnice a kanceláře
- Výměna a nové budovy
- Možné terminály:
- Vytápění
- Radiátory (do 60 °C)
- Podlahové vytápění (30-35 °C)
- Jednotky fan-coil (45 °C)
- Chlazení
- Jednotky fan-coil (7 °C)
- Vytápění
