Flexibilita instalace pro každý projekt
Vysoký průtok vzduchu
Ventilátor EC s regulací otáček zajišťuje účinný a konzistentní průtok vzduchu 4 000 m³/h s minimální spotřebou energie ve všech konfiguracích.
Čtyři konfigurace Plug & Play
Navrženo výhradně pro systémy VRV a ERA. K dispozici jsou varianty s přední mřížkou, horní mřížkou, možností napojení potrubí a s levým/pravým bočním připojením.
Snadná instalace DX výměníku
Expanzní ventil EKEXVA250 a elektronický řídicí box EKEA jsou dodávány předem namontované. Řízení Z usnadňuje instalaci a uvádění do provozu ihned po instalaci.
Kompatibilní s R410A a R32
Bezproblémově spolupracuje se systémy VRV IV+ (R410A), VRV 5 (R32) a ERA (R32). Spoje Tightfit umožňují rychlé připojení chladiva bez úniků.
Tichý provoz
Hladina akustického výkonu venkovní jednotky dosahuje až 74 dB(A), v kombinaci s regulací otáček ventilátoru EC pro tichý a plynulý provoz v interiéru.
Nejvyšší úroveň komfortu
Technologie VRT se širokým provozním rozsahem – vytápění od 10 °C ST. Ovladač Madoka a řízení Z umožňují přesné řízení pokojové teploty.
Kompaktní půdorys
Podlahové provedení (výška 1 950 mm) se základnou 1 170 × 750 mm umožňuje umístění tam, kde není k dispozici prostor pod stropem – ideální pro modernizační situace s nízkou stavební výškou.
Vysoká účinnost
SEER až 7,30 a SCOP až 4,50 při kombinaci s venkovní jednotkou ERA. Výkon certifikovaný organizací Eurovent pro plnou transparentnost.
Snadná instalace u modernizačních projektů
Navrženo pro rychlou modernizaci stávajících budov. Snadná demontáž a přemístění s podporou certifikovaného regenerovaného chladiva Loop by Daikin.
Správné řešení pro každý prostor
Od maloobchodu po školství – Compact R se přizpůsobí požadavkům na větrání v různých komerčních prostředích a zajišťuje zdravý a komfortní vzduch tam, kde na tom nejvíce záleží.
Kanceláře
Podporuje produktivitu uživatelů budovy díky stabilní a řízené kvalitě vnitřního vzduchu v otevřených i členěných kancelářských prostorech.
Školství
Vysoce účinná filtrace a možnost DCV (větrání řízené podle potřeby) zajišťují zdravé prostředí pro výuku, přičemž se přizpůsobuje aktuální obsazenosti místností.
Maloobchod
Kompaktní půdorys vyhovuje i stísněným technickým místnostem; flexibilní konfigurace zvládají proměnlivou obsazenost.
Nemocnice
Možnosti instalace uvnitř budovy nebo na střeše spolu s tichým a účinným provozem činí z jednotky Compact R ideální řešení pro hotely a restaurace.
Tři směry proudu vzduchu
Konfigurace proudění vzduchu

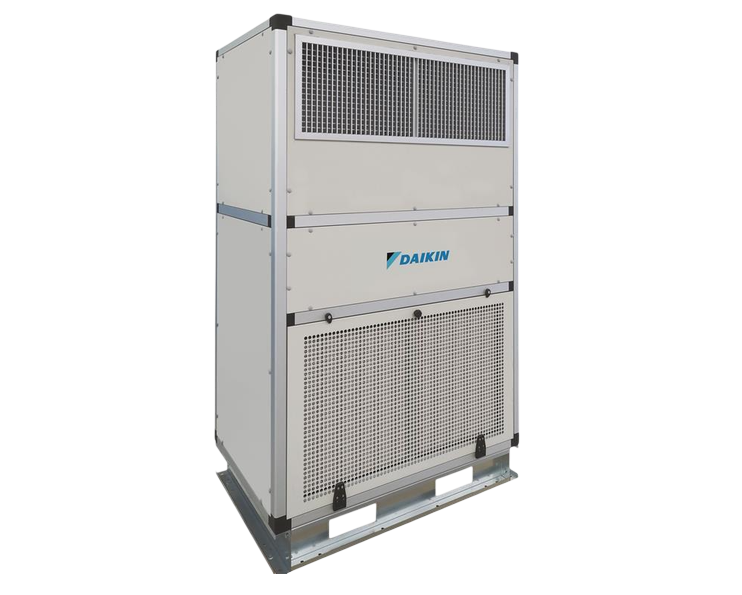

Standardní přední mřížka
Výchozí konfigurace s čelně orientovanou nastavitelnou přívodní mřížkou. Ideální pro otevřené prostory vyžadující distribuci vzduchu směrem dopředu.
Standardní horní mřížka
Přední a horní panel mají stejnou velikost a lze je na místě instalace vzájemně zaměnit – čímž se přívodní mřížka přesune nahoru pro vertikální distribuci vzduchu.
Napojení na potrubí
Horní panel umístěný na čelní straně umožňuje vyústění potrubí směrem nahoru. Max. ESP až 500 Pa podporuje plně potrubní systémy distribuce vzduchu.
Kompatibilita s tepelnými čerpadly VRV a ERA
VRV IV+
- RYYQ10U
- R410A · 10 HP · SEER 6,8 · SCOP 4,3
VRV 5
- RXYSQ10TY1
- R410A · 10 HP · SEER 6,3 · SCOP 4,1
VRV 5 Advanced
- RXYSA10A
- R32 · 10 HP · SEER 6,93 · SCOP 4,42
ERA
- ERA250AYF
- R32 · 10 HP · SEER 7,30 · SCOP 4,50
Technické specifikace vnitřní jednotky – přehled
| Parametr | Hodnota |
Typ ventilátoru | EC (s regulací otáček) |
Jmenovitý průtok vzduchu (m³/h) | 4 000 |
Jmenovitý ESP (Pa) | 100 |
Maximální ESP (Pa) | 500 |
Elektrické napájení | 3 f+N+zem / 50 Hz / 380 V |
Vzduchový filtr | ePM10 55 % (M5) |
Rozměry (V × D × H) (mm) | 1 950 × 1 170 × 750 |
Hmotnost (kg) | 330 |
Provozní rozsah vytápění (°C ST) | 10–27 |
Provozní rozsah chlazení (°C ST) | 20–35 |
Připojení | Pravá strana / levá strana |
Regulátor | BRC1H52W / S / K (prodává se samostatně) |
