Klimatické změny a nová vládní nařízení podnítily rozsáhlou „operaci“ větracích a chladicích systémů klíčového nemocničního oddělení. Ta se uskutečnila během čtyř dnů a zahrnovala střešní instalaci dvou vzduchem chlazených chladicích jednotek Daikin se šroubovými kompresory EWAH~TZ s proměnlivým kmitočtem (VFD) a s chladivem HFO.

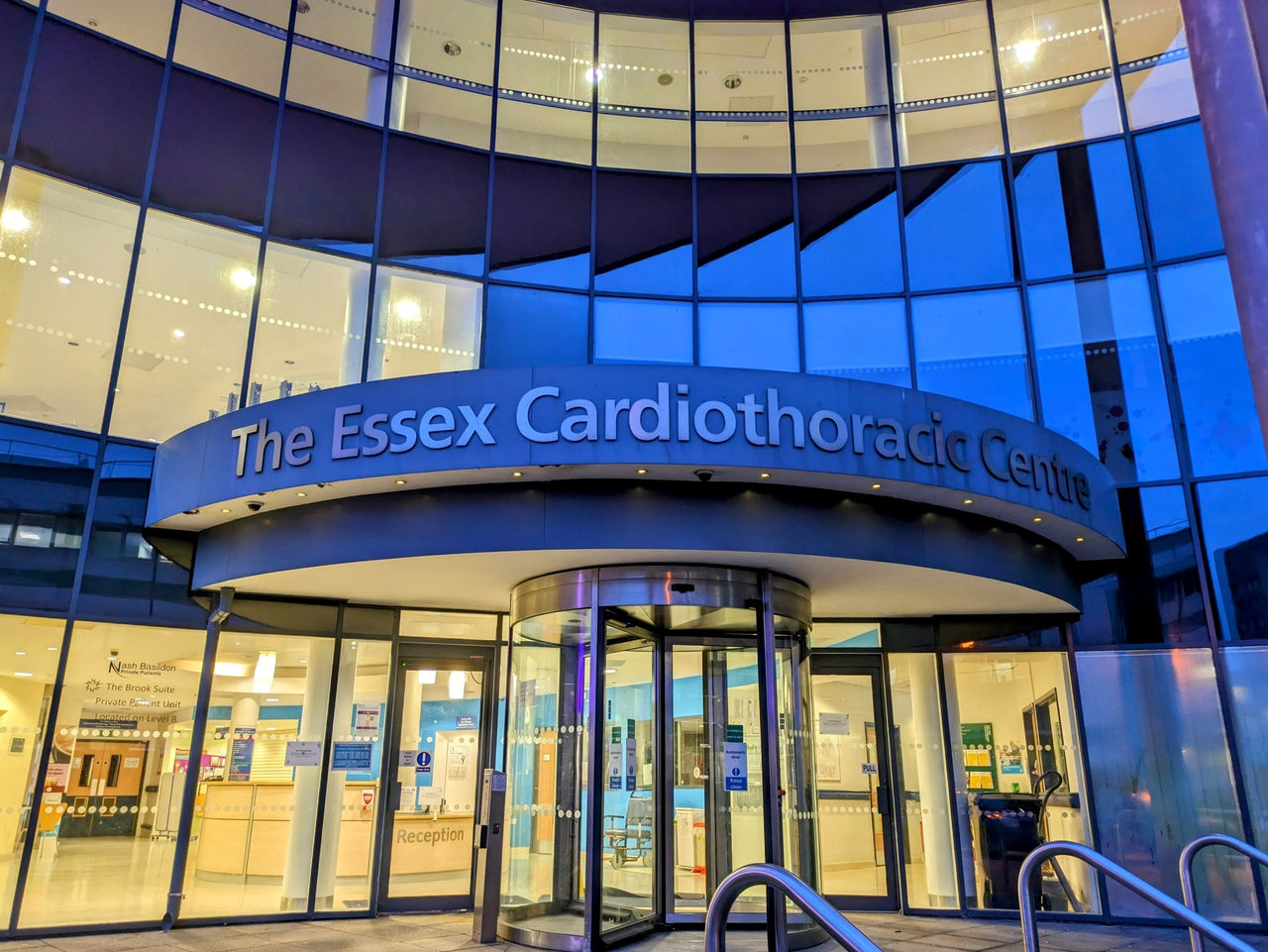

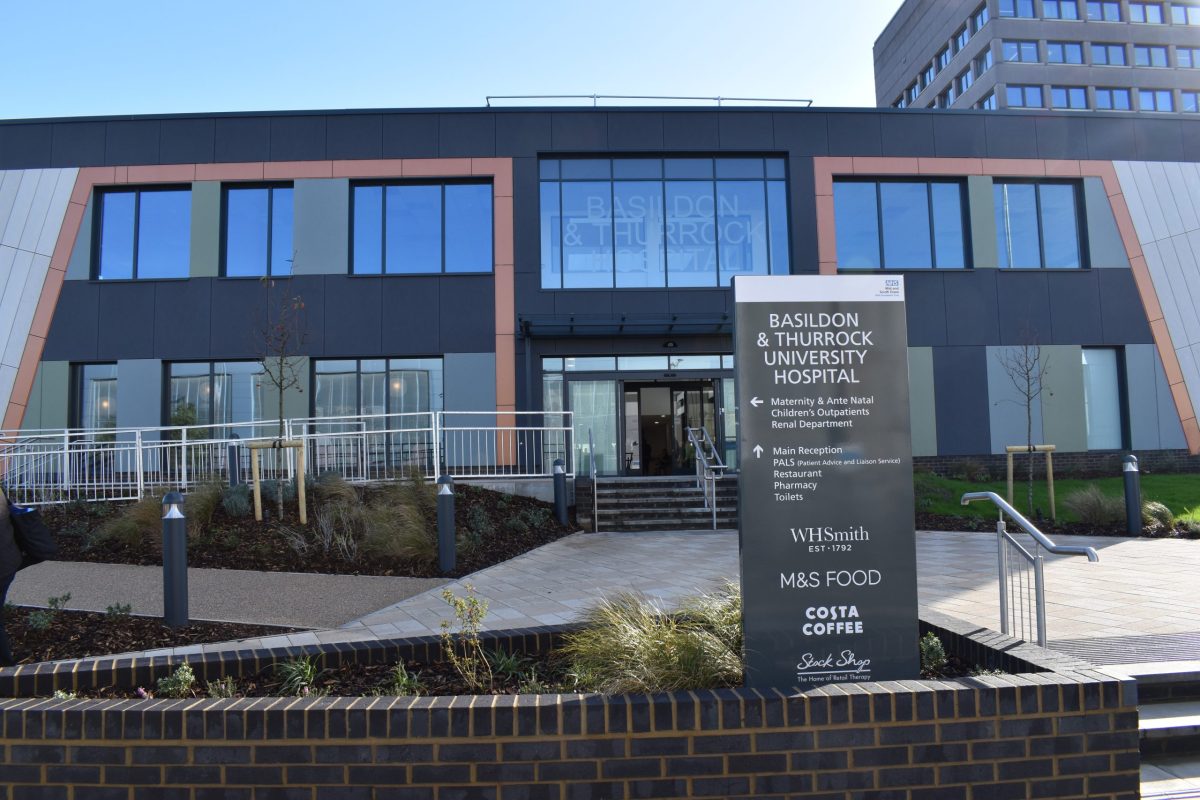

Úspěšné dokončení projektu znamená, že kardiocentrum (CTC) v Basildonské univerzitní nemocnici v Essexu, která je součástí nadačního fondu Mid and South Essex NHS Foundation Trust, je v dohledné budoucnosti chráněno proti změnám klimatu.
Ve čtyřpodlažní budově se nachází přední zařízení pro operace srdce a plic se čtyřmi operačními sály, čtyřmi katetrizačními laboratořemi, zařízením pro magnetickou rezonanci a CT a dvěma odděleními s 24 lůžky pro potřeby rekonvalescence a hospitalizace.
Centrum CTC je od hlavního nemocničního komplexu odděleno úzkou obslužnou komunikací, přičemž na úrovni operačních sálů je propojeno uzavřeným mostem. Na střeše CTC centra, což je vlastně páté patro, jsou v blízkosti silnice a v jedné linii s mostem umístěny dvě vzduchotechnické (AHU) a dvě chladicí jednotky.
Iain Oakley, projektový manažer nadace Mid and South Essex NHS Foundation Trust, říká, že zatímco větrací a chladicí systémy CTC byly svého času, tedy v roce 2009, kdy byly uvedeny do provozu, „nejmodernější“, postupem času přestaly být schopny dostatečně regulovat teplotu a vlhkost.

„Jednotky AHU měly nastavené spínání vyhovující standardům nemocničního technického memoranda (HTM). Víme však, že v důsledku globálního oteplování se nyní často setkáváme s okolními teplotami přesahujícími 31oC. Bylo mnoho dní, kdy chladicí kapacita jednoduše nestačila, aby splnila požadavky sálů a katetrizačních laboratoří.
„Také jsme nedokázali snižovat vlhkost na operačních sálech, což mělo vliv na vybavení a občas vedlo k tomu, že sály a katetrizační laboratoře musely být ve dnech, kdy byla vlhkost příliš vysoká, odstaveny. Nemohli jsme totiž riskovat, že vybavení během operací selže.
„Bylo třeba zlepšit chladicí výkon a zároveň vyměnit vzduchotechnické jednotky, protože ty původní nikdy nedosahovaly požadovaného průtoku vzduchu.“
Společnost Ellis Building Services dostala k dispozici čtyřdenní víkend na demontáž starého zařízení, následnou instalaci a uvedení nového zařízení do provozu, přičemž bylo nutné pracovat během provozu budovy. Generální ředitel James Ellis říká, že tým Davida Edwardse a Iana Cribbse měl skvělý přístup při realizaci tohoto projektu pro NHS.
Iain Oakley dodává: „Čtyři dny byla veškerá doba, kterou nám centrum CTC povolilo. Sály byly uzavřeny ve středu pozdě večer, přičemž práce musely být dokončeny včas, protože v pondělí v 8:00 hodin ráno byl naplánován začátek dalších operací.“

Rychlost byla zásadní také proto, že po dobu, kdy byl jeřáb na místě, nemohla po obslužné komunikaci jezdit žádná doprava.
Nejprve se jeřábem odstranily staré chladicí jednotky a střecha provozní místnosti, aby bylo možné vyměnit starou vzduchotechniku. Po usazení nových AHU jednotek dovnitř technické místnosti a položení střechy zpět na místo se na střechu vyzvedly dvě nové chladicí jednotky Daikin řízené VFD.
V pondělí ráno bylo centrum CTC znovu otevřeno podle plánu.
Řada chladicích jednotek Daikin TZ je výsledkem pečlivého návrhu, jehož cílem bylo optimalizovat provoz a výkon chladicích jednotek pro komfortní a procesní aplikace ve všech klimatických podmínkách. Cílem bylo snížení provozních nákladů a zlepšení ziskovosti, efektivity a hospodárnosti instalace.
Chladicí jednotky se vyznačují vysoce účinnou konstrukcí jednošroubového kompresoru řízeného VFD, velkou plochou spirály kondenzátoru pro maximální výměnu tepla a nízký výtlačný tlak, vysoce výkonnými kondenzátorovými ventilátory a přímým expanzním kotlovým výparníkem s nízkými tlakovými ztrátami chladiva.
Tato kombinace nabízí nejlepší účinnost při plném i částečném zatížení.
Polohermetický kompresor jednošroubového typu s VFD integrovaným v tělese kompresoru je navržen a vyroben společností Daikin. Je výsledkem dlouholetých zkušeností a neustálých investic do výzkumu a vývoje a je optimalizovaný pro provoz s chladivem R1234ze(E), které má potenciál globálního oteplování 7.
Geometrie samotného kompresoru byla kompletně přepracována tak, aby bylo dosaženo nejvyšší účinnosti při plném zatížení. Díky VFD, jež umožňuje plynulou modulaci otáček kompresoru, však dosahuje zařízení nejvyšší účinnosti i při částečném zatížení. Elektronika VFD je chlazena chladivem z chladicího okruhu a nabízí výtlačný účiník ≥ 0,95.
Chladicí jednotky byly vybaveny několika dalšími prvky:
· mikrokanálová vinutí potažená epoxidovým polymerem
· dvojité pojistné ventily
· ventilátory řízené invertorem
· měřiče spotřeby energie
Seznam zařízení
Kód | Popis | Počet jednotek |
EWAH940TZSSC2 | Chladicí jednotka Daikin řízená AC invertorem, s náplní chladiva R1234ze(E) | 1 |
EWAH770TZSSC2 | Chladicí jednotka Daikin řízená AC invertorem, s náplní chladiva R1234ze(E) | 1 |
