Představení nového řídicího systému Daikin plug-and-play pro zařízení HVAC, který šetří náklady

Brusel, 13. prosince 2024 – Společnost Daikin oznamuje uvedení svého inteligentního řídicího systému (SCS) pro hydronická zařízení včetně chladicích jednotek, tepelných čerpadel, vzduchotechnických jednotek a fan-coilů. Řešení vyvinula společnost Daikin a bude k dispozici od ledna 2025. SCS umožňuje optimalizaci pracovních podmínek celého systému HVAC se zaměřením na komfortní aplikace, jako jsou menší komerční prostory, kanceláře, malé a střední hotely.

Systém Daikin SCS pro optimální výkonnost zařízení HVAC po celou dobu životního cyklu.

SCS představuje nejnovější přírůstek do rodiny řídicích řešení společnosti Daikin určených pro řízení hydronických zařízení HVAC, které usnadňují návrh, instalaci a provoz. Při navrhování současných zařízení HVAC je nezbytné zohlednit výkonnost zařízení po celou dobu jeho životnosti, aby se minimalizovaly emise CO2 a provozní náklady. Systém Daikin SCS to usnadňuje tím, že zajišťuje optimální řízení systémových jednotek za všech podmínek a přizpůsobuje se různým konfiguracím zařízení s minimálními nároky na návrh a instalaci. Následující body ukazují výhody související s výrobkem, z nichž vyplývají významné přínosy pro projektanty, konzultanty a koncové zákazníky.

Optimalizace výkonu systému HVAC pomocí systému SCS

Inteligentní řídicí systém (SCS) využívá snímače a regulátory jednotek k efektivní optimalizaci výkonu. Využívá pokročilou optimalizační logiku, která zajišťuje nejlepší pracovní konfiguraci jednotek a upřednostňuje komfort, účinnost a řízení nákladů za všech podmínek. K této optimalizaci významně přispívají funkce, jako je inteligentní odmrazování a algoritmy pokročilého stupňování. Systém SCS navíc zvyšuje spolehlivost systému optimalizací provozu jednotek, což prodlužuje životnost systému HVAC a snižuje náklady na údržbu související s pracovní silou a náhradními díly.

Komplexní a nákladově efektivní řešení řízení HVAC

Inteligentní řídicí systém (SCS) nabízí instalaci typu plug-and-play, která vyžaduje pouze externí panel a několik snímačů, přičemž jednotky jsou připojeny prostřednictvím sběrnice Modbus a využívají především vestavěné snímače. Systém SCS je k dispozici ve třech konfiguracích (Light, Medium, Full) a přizpůsobuje se různým projektům, čímž optimalizuje náklady pro malé až středně velké provozy HVAC. Jako řešení na klíč zjednodušuje SCS práci projektantům a konzultantům. Jeho inteligentní systémová architektura je cenově výhodná ve srovnání s řídicími systémy třetích stran, které potřebují další snímače. Navíc rychlou implementaci systému SCS může provést technik společnosti Daikin během uvádění do provozu, čímž se vyhnete dodatečným nákladům na konfiguraci systémů od třetích stran.

Přehled systému

Pomocí systému SCS lze navrhnout a dodat kompletní řešení Daikin, včetně chladicích jednotek, tepelných čerpadel, vzduchotechnických jednotek (AHU) a fan-coilů. Systém SCS je k dispozici jako externí panel, který lze připojit k jednotkám v systému prostřednictvím protokolu Modbus.

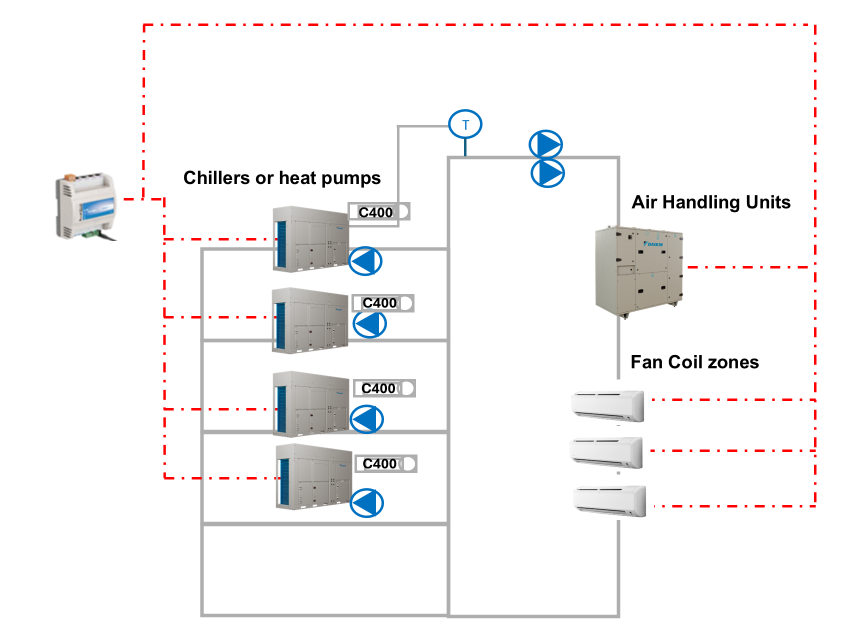

Výše uvedené schéma popisuje zjednodušenou architekturu, kde jsou výrobky Daikin (tepelná čerpadla, AHU, fan-coily) spravovány systémem SCS prostřednictvím komunikace Modbus/RS485. To znamená, že SCS řídí a optimalizuje celý systém, včetně:

• společného snímače výstupní teploty vody připojenému k první chladicí jednotce / tepelnému čerpadlu
• čerpadel namontovaných na chladicích jednotkách
• případných čerpadel připojených k rozdělovači

Konfigurace řídicího systému

Inteligentní řídicí systém je nabízen ve třech hlavních konfiguracích, které umožňují škálovatelnost hardwaru,
licence a ceny. Každá verze může řídit až 4 chladicí jednotky nebo tepelná čerpadla s celkovým chladicím výkonem až 500 kW a další zařízení podle následujícího:

1. Light (do 500 datových bodů): až 20 zón fan coilů nebo 10 AHU
2. Medium (do 1250 datových bodů): až 70 zón fan coilů nebo 10 AHU + 50 zón fan coilů
3. Full (až 2500 datových bodů): až 120 zón fan coilů nebo 10 AHU + 100 zón fan coilů

Zóna fan coilů se může skládat až z 30 fan coilů, které jsou řízeny pomocí speciálního regulátoru, rovněž vyvinutého a dodávaného společností Daikin.

Pokrytí produktu

Systém SCS je k dispozici pro správu provozů složených z následujících zařízení a nabízí flexibilitu pro mnoho různých aplikací a instalací.

Chladicí jednotky a tepelná čerpadla

• Vzduchem chlazené chladicí jednotky EWAT-CZ a tepelná čerpadla vzduch-voda EWYT-CZ s kompresorem Daikin typu scroll řízeným invertorem, a používající chladivo R-32, dostupné v rozsahu výkonů od 16 do 90 kW ve standardních konstrukčních podmínkách;

Vzduchotechnické jednotky pro decentralizované větrací systémy:

• Compact T dostupné v 5 velikostech a s průtokem vzduchu od 200 do 4200 m3/h.
• Compact L, ideální pro aplikace do falešného podhledu, k dispozici v 6 velikostech od 02 do 07 a s průtokem vzduchu od 150 do 4000 m3/h.

Jednotky fan coil

• Kazetové: FWH-A, FWI-A, FWC-D, FWF-D.
• Potrubní: FWP-C, FWB-C, FWD-A, FWN-A, FWE-F, FWE-D.
• Podlahové: FWZ-A, FWV-D
• Flexi: FWR-A, FWL-D, FWS-A, FWM-D
